概述
NET-1203是一款性价比极高的多功能通用A/D板，经过精心设计，采用以太网总线接口，TCP传输带宽能达到20Mbps以上。适合测量变送器输出、直流电压等场合的测量应用。NET-1203具有16路模拟输入、2路12位模拟输出、32路开关量（16路TTL输入及16路TTL输出）、2路24位加法计数器测频，2路24位PWM(或指定Pulse个数)输出。NET-1203的逻辑控制采用现场可编程逻辑器件（FPGA）实现，以提高可靠性。同时数字地（GND）、模拟地分离（AGND），单点接地，消除回路干扰。本板性能非常稳定，AD采样稳定在mV级。
主要特点 、性能
A/D转换器：200KHZ 12位A/D，ADC内置采样保持器。工作方式：软件查询。
16路单端输入，输入阻抗>10M, 最大输入电压：< +12V / －5.5V，瞬时输入耐压：-25V - +30V，IDC-20输入连接器。
双极性输入幅度：错误!未找到引用源。 5V，单极性输入幅度：5V、10V，对应输入幅度及精度如下：
| Input Range | LSB Size | FS Range |
| 0－5V | 1.22mV | 5/4095 |
| 0－10V | 2.44mV | 10/4095 |
| -5V－+5V | 2.44mV | 10/4095 |
二路12位D/A，输出电压5V或 10V。12位分辨率，精度：（0-10V：0.2%）。
输出驱动能力：电流大于5毫安、电容驱动能力：100P。
32路开关量，TTL电平，16入、16出。IDC-40脚扁平电缆插座输入、输出。开关量输出：上电复位后输出为低电平。输入通过10k电阻上拉。
输出高电压 > 3.5V，低电压 < 0.4V；输出下拉电流 > 20mA/路，上拉>6mA
输入电流：<0.1mA 输入高电压门限：〉2.5V，低电压：<0.8V
2路24位独立加法计数器，定时时钟为3.20512820MHz,具备测频功能（测方波，低至0.2Hz）。
1路16位分频器，可对输入方波信号进行分频输出。
2路24位PWM脉冲输出，两种输出方式：单次和连续。定时时钟为3.20512820MHz,PWM输出频率范围（0.095 Hz-1.60MHz）。
高性能飓风II代FPGA总控数字逻辑。
板载SW 8位拨码开关，高低4位分别用于配置IP和MAC地址,，支持多卡操作。
双色LED指示灯，上电大约10S后，指示灯变红，此时可以连接板卡；待连接成功后变绿。
提供WIN7/VISTA/2000/XP/98下驱动程序及动态连接库

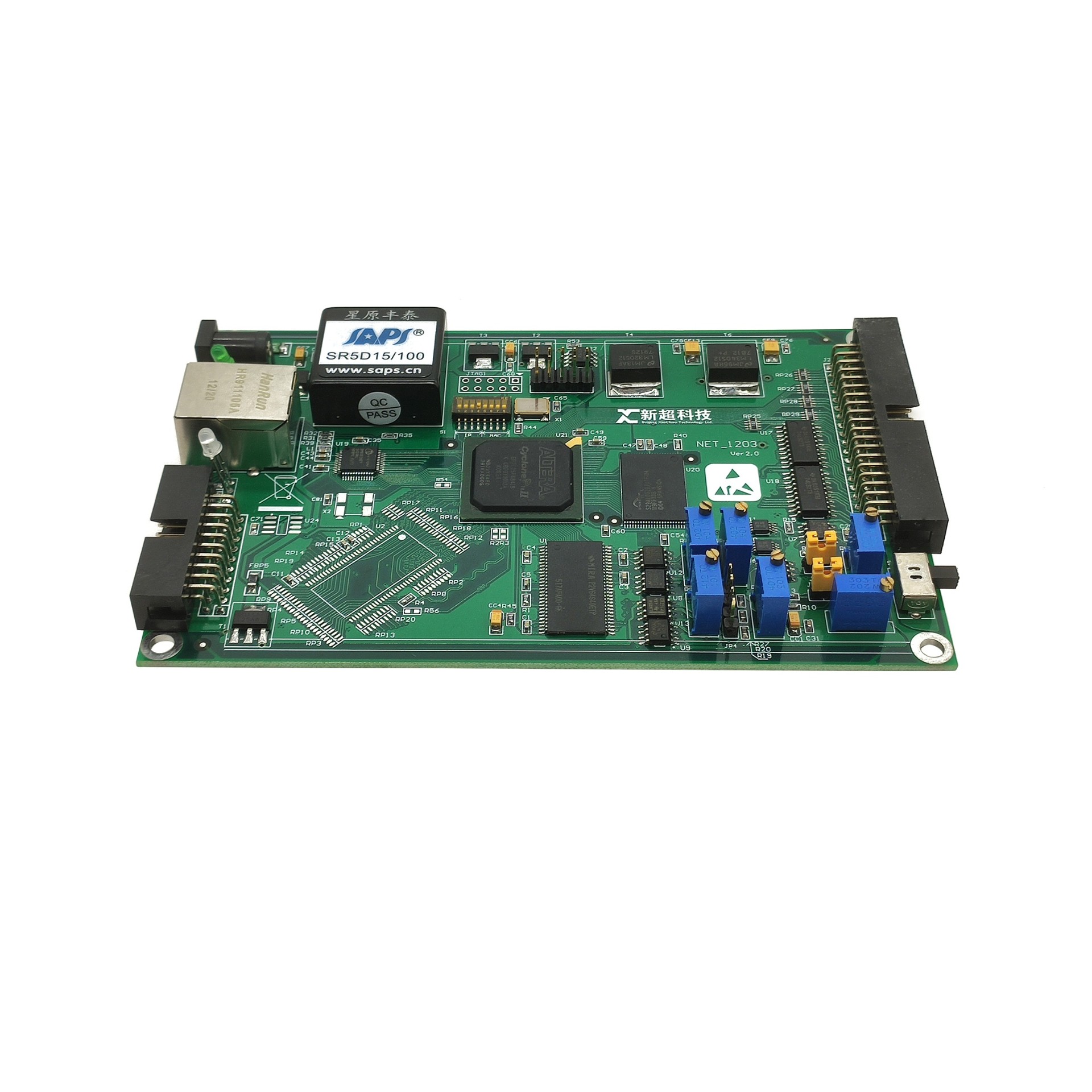

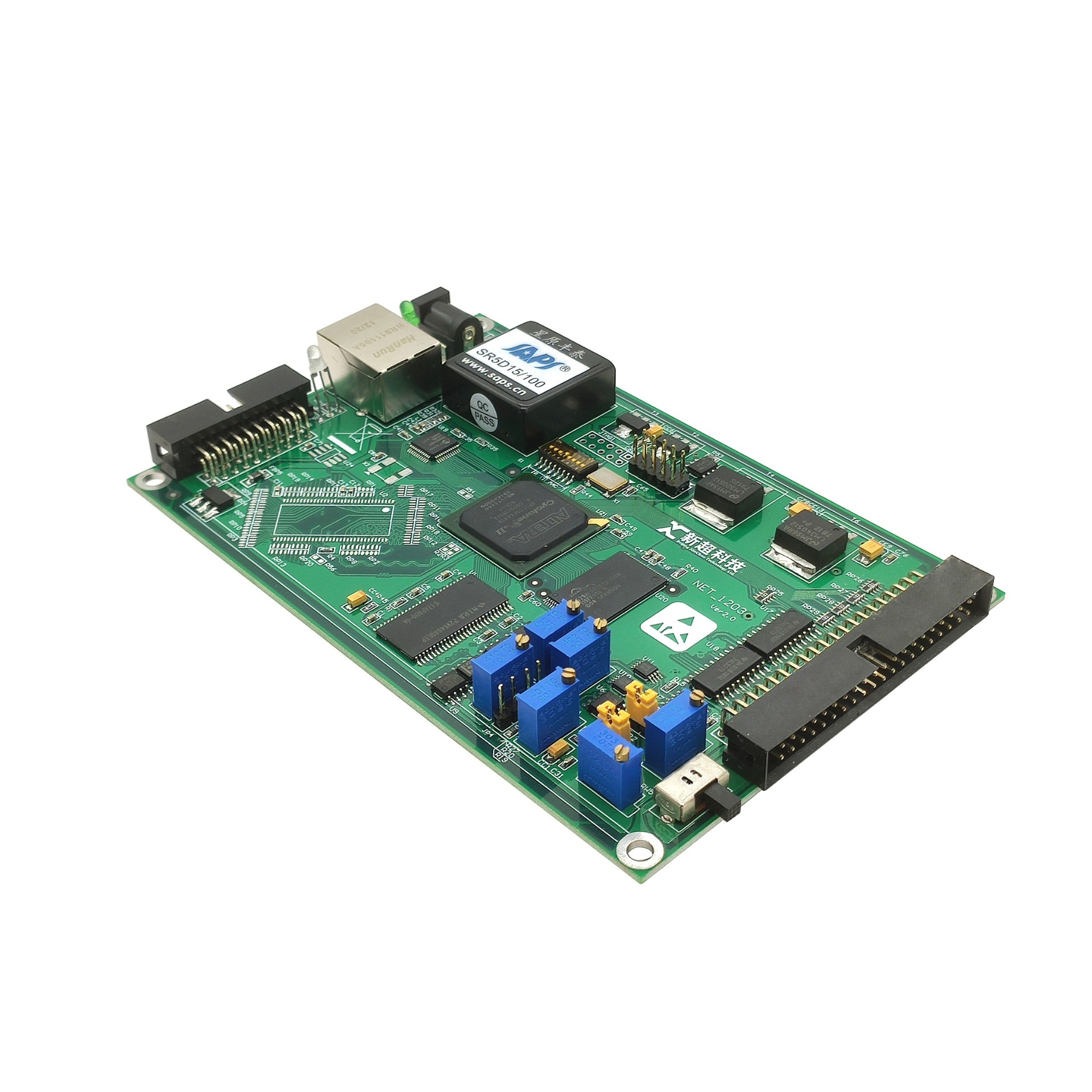

板卡外观图：
板卡尺寸图：
