产品应用

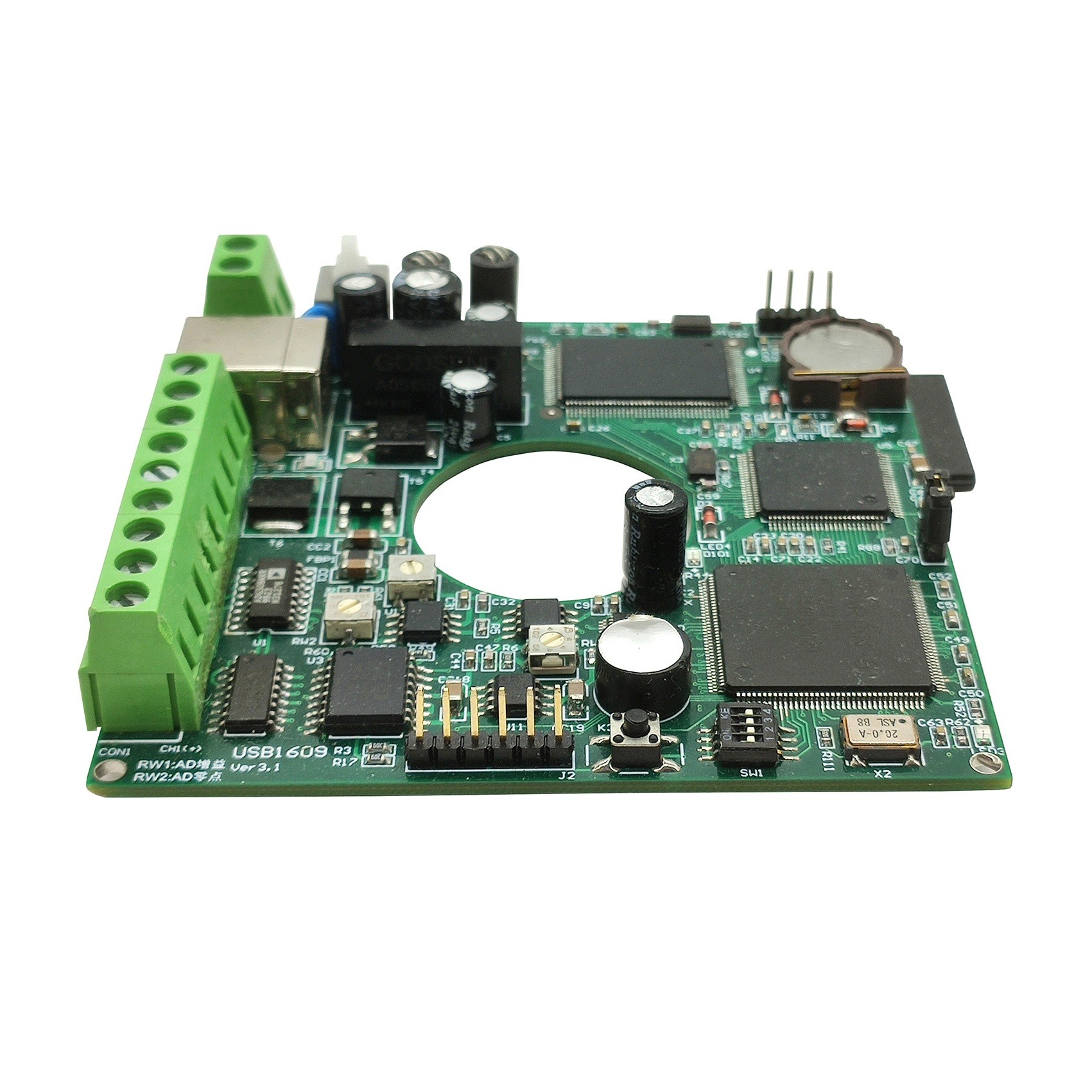

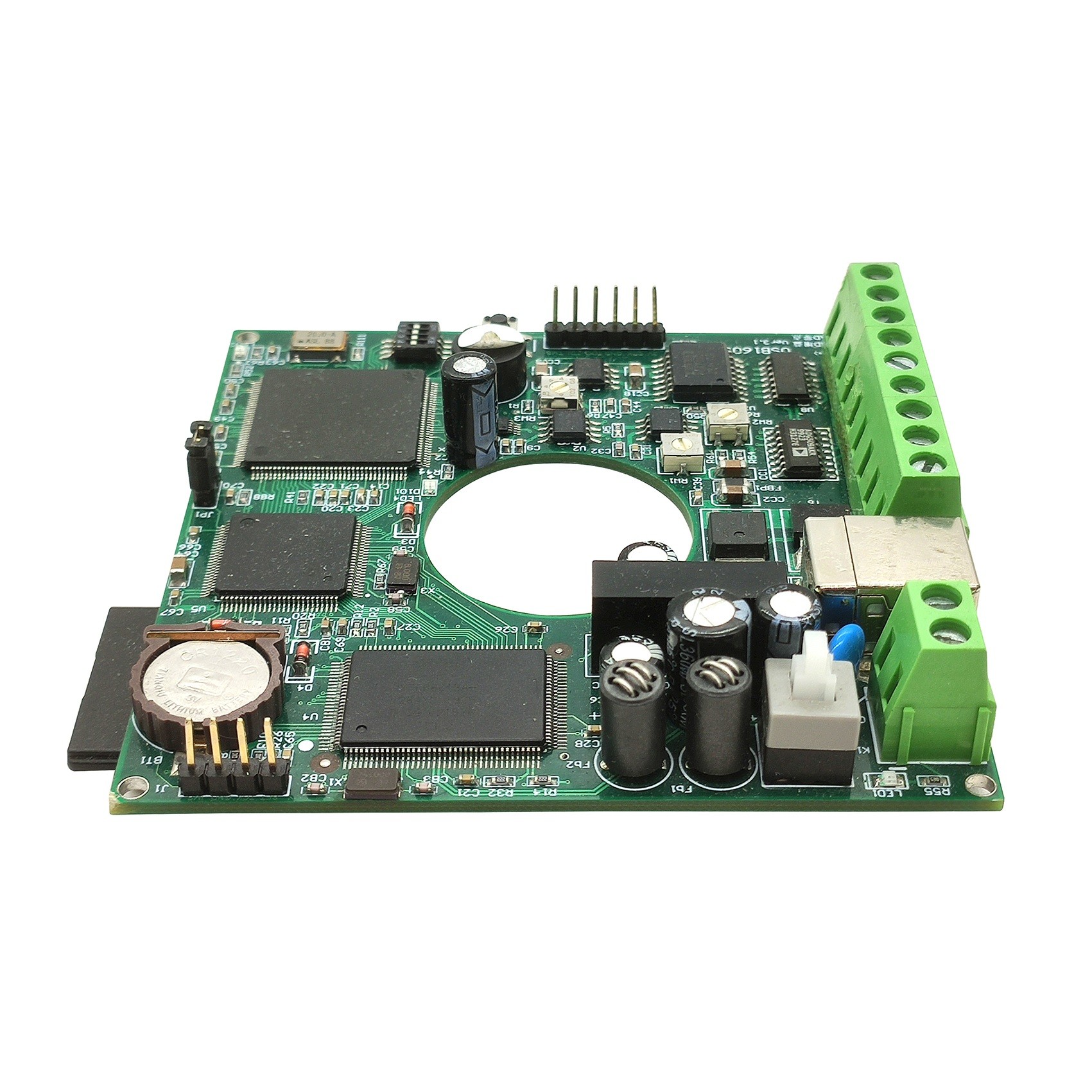

USB-1609采集卡，可直接和计算机的USB口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可脱机采集，将采集结果存入SD卡，待需要分析时进行数据回放。它的主要应用场合为：
信号采集
电子产品质量检测
野外长时间脱机低速采集
性能特点
A/D转换器：AD7685；
转换精度：16位；
非线性误差：±2.5LSB（最大）；
采样速率：8SPS～250K SPS；
AD触发方式：软件触发；
触发源：软触发；
模拟信号输入方式：单端、差分，也可单端、差分混搭；
模拟输入TVS保护，防止浪涌噪声损坏模拟器件；
双极性输入，范围：±20V，±10V，±5V，±2.5V；
程控增益：×1，×2，×4，×8倍；
模拟输入通道数可设（可设置起始通道、通道数）；
模拟部分供电：隔离DC-DC供电；
FIFO状态：满、半满、空（其中半满阈值可自定义设置，默认16K字半满，亦可设为8KW…256W等）；
板载大容量存储器（32KW），支持连续采集，实现实时监控；
板载EEP，用户可写入自定义参数；
板卡ID（0～15），支持多卡操作；
提供WIN7/VISTA/2000/XP下驱动程序及动态连接库；
尺寸大小（不含外壳）：84.1(W) ×84.1 (L) (mm)；
板卡功耗： 5V@280mA
技术参数
工作电压： 5V±0.25V
工作温度： 0℃～70℃
存储温度： -10℃～85℃
湿 度： 5%～95%
