综述

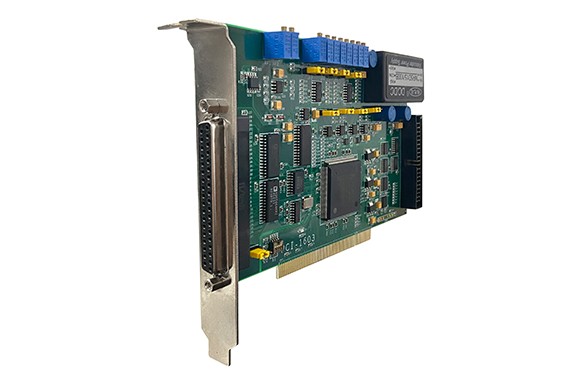

PCI-1603卡是PCI 总线的多功能模入模出接口卡，可方便地应用于装有PCI 总线插槽的微机，具有即插即用（PnP）功能。PC操作系统可选用目前流行的 Windows 系列、Unix等多种操作系统以及专业数据采集分析软件LabVIEW 、LabWindows/CVI等环境。
PCI-1603 多功能模入模出接口卡安装使用方便，程序编制简单。使用时只需将接口卡插入微机任一PCI总线插槽中。其模拟模入模出信号均由卡上的37芯D 型插座与外部信号源及设备连接。
模入部分：用户可根据实际需要选择单端或双端输入方式。输入通道切换可设置成任意连续通道间自动切换或由用户程序切换。卡上FPGA芯片集成了PCI-CORE，并集成4K字的先进先出存储器（以下简称FIFO），便于采集系统在Windows等实时多任务操作系统下工作。本卡的AD触发方式可以选用软件触发、定时器触发、外部触发、预置触发等触发方式。系统通过查询板上FIFO存储状态、AD转换完成状态,或响应FIFO中断或AD转换完成中断的方式实现与板卡的通讯和数据交换。
模出部分：4路模出有多种输出范围选择，加电输出初始态，设置为加电自动输出范围下限电平。
数字量输入输出部分：有8路数字量输入和8 路数字量输出接口，采用40P扁平带缆与外部设备连接。也可经转换电缆从37芯D 型插座输出。其中数字量输出具有锁存功能。8 路数字量输出还具有加电自动清零功能。
定时/计数器部分：FPGA集成了四路32位字长的定时/计数通道，以及2MHz 的基准时钟。四路定时/计数器通道共有方式0，方式2，方式3三种工作方式，类似于8254的工作方式，用户可根据自己需求，灵活地组合成所需的功能。
技术参数
模入部分（以下简称AD）
AD通道数：单端32路、双端16路；
AD信号范围：(DG:1, 2, 4, 8倍放大，HG：1，10，100，1000倍放大)
DG:-1.25V～+1.25V；-2.5V～+2.5V； -5V～+5V；－10V～＋10V；
分别对应输入范围代码（0，1，2，3）
HG:-0.01V～+0.01V；-0.1V～+0.1V； -1V～+1V；－10V～＋10V；
分别对应输入范围代码（0，1，2，3）
输入阻抗：≥ 10MΩ
AD转换分辨率：16位
AD转换速度：250KHZ
AD数据先进先出缓冲存储器（FIFO）存储深度：4K字
AD触发方式：软件触发；定时触发；外部触发；预置触发；
AD通讯方式：AD转换结束中断、FIFO半满中断、程序查询；
AD转换非线性误差：±3LSB
模出部分（以下简称DA）
注意：PCI-1603L不含DA功能，其它功能与PCI-1603相同。
DA通道数：4路
DA范围： 0～5V；0～10V；-5V～+5V；－10V～＋10V；
DA转换分辨率：16位
DA转换建立时间： ≤ 10μS
4路DA加电输出状态：加电同时自动输出下限电平
数字量输入输出部分（以下简称DI/DO）
DI：8路；
DO：8路；
输入输出电平：TTL／CMOS电平兼容；
定时/计数器部分（以下简称T／C）
内部基准时钟：2MHz，占空比50％
定时/计数通道：4个32位定时/计数通道
电源功耗
+5V ≤ 600mA
+15V ≤ 100mA
-15V ≤ 100mA
使用环境要求
工作温度：0℃～70℃
相对湿度：40％～80％
存贮温度：-55℃～+85℃
