概述

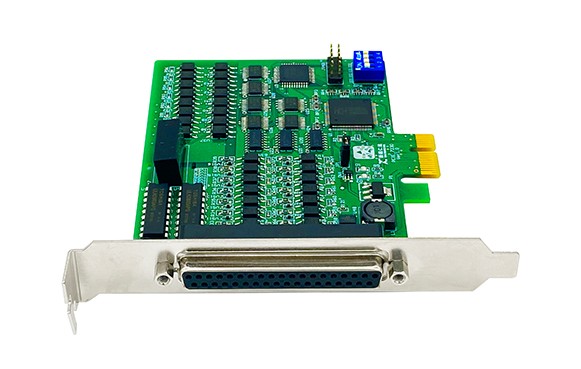

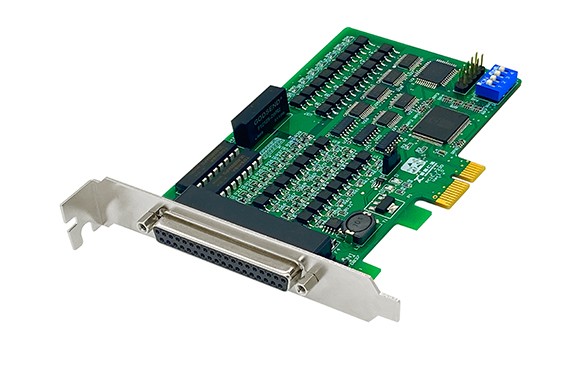

PCIE-7230板是面向工业过程而设计的，采用PCIe_X1总线，符合PCIe总线标准。提供16路隔离DI,16路隔离DO功能，同时具有2路中断。通过D 型接口进行输入、输出。
PCIE-7230是16通道隔离输入/输出卡，它可以提供2500V光隔离保护。PCIE-7230拥有的宽输入范围，使之更容易感应到外部设备的状态。无极性特征适合于各种工业应用。同时PCIE-7230还拥有5V~35V的宽输出范围，适用于继电器驱动和工业自动化应用。PCIE-7230在数字输入通道上还提供了两个中断源。PCIE-7230卡的PCIe主控芯片采用沁恒微电子的CH368。运用现场可编程门阵列FPGA设计，提高可靠性。
出厂时提供Win xp/WIN7/WIN10/Linux下驱动程序和动态链接程序（DLL）及编程指导（DEMO程序），有C#/VC/LABVIEW采集程序例程，并提供两年的质保服务。
产品应用
PCIE-7230是一款基于PCIE总线的带中断控制的IO控制卡，可构成实验室、产品质量检测中心等各种领域的处理系统，IO控制等。也可构成工业生产过程监控系统。它的主要应用场合为：
电子产品质量检测
医学检测
IO控制
性能特点
16路隔离数字量输入
16路隔离数字量输出
2500VRMS光隔
单个隔离输出灌电流高达500mA
两个外部中断源
板载1A保险丝，起短路保护作用
板卡ID可配置（0～15），支持一台机器插入多块PCIE-7230卡
提供Win xp/WIN7/WIN10/Linux下驱动程序及动态链接库
尺寸大小（不含挡片）： 87(W) × 107(L) (mm)
技术参数
工作温度： 0℃～70℃
存储温度： -10℃～85℃
湿 度： 5%～95% 无冷凝
输入电平： 高电平：5-24V 低电平：0-1.5V
