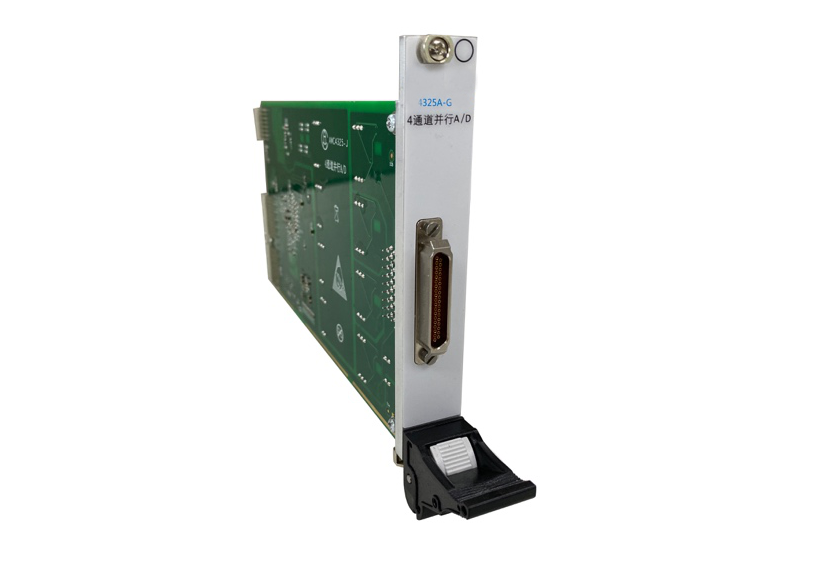

XC-4325A-G 4通道并行隔离A/D
XC-4325A-G是一款基于PXI总线的4通道全差分输入隔离并行A/D模块。模块实现元器件100%国产化。
模块采用模拟隔离技术实现通道间隔离，可实现4通道模拟信号的高速、高精度数据采集；每通道采用衰减调理电路，可实现最大±40V的模拟输入信号范围；模块使用16bit分辨率ADC，最高采样率达250kSa/s；内部配备4通道共享的板载存储器DDR3，最大可实现32M采样点的大数据量本地缓存，降低对总线带宽的依赖；可选择多种触发源，采用高精度同步技术实现4通道信号的同步并行采集。
该模块主要应用于计算机自动测试领域中多路动态模拟量的并行采集。
技术指标：
通道数：4路；
输入信号类型：差分；
分辨率：16bits；
采样率最大值：250 kSa/s；
模拟输入精度：0.1%FS；
存储容量：32MSa（共享）；
量程：±40V；
隔离电压：通道与通道：200VDC；
通道与总线：500VDC；
输入阻抗：≥5MΩ；
模拟带宽：≥10kHz；
触发模式：软件触发，外部TTL触发
通用指标：
模件尺寸:单槽宽、3U 尺寸
连接器:J30JA-37ZKW
重量:<0.6kg
功耗:约 15W
工作温度: -10°C~ +55°C
储存温度:-40°C~ +70°C
