PX Ie-X1012 是一款高速数字化仪，支持 2GSPS/10.4GSPS 采样率、12-bit 分辨率，采用高速大容量数据缓存和高速数据交换技术，适 用于高速、瞬态信号的精确捕获，可用于构建多通道、高精 度、同步采集系统。 PXIe-X1012 数字化仪支持2 路数据采集通道（1路 10.4GSPS/2 路 5.2GSPS）、1 路外部参考时钟、1 路外部触发输入和 1 路可编程功能接口。数据采集通道 50Ω 输入阻 抗，DC 耦合方式。
图 1 功能框图
PXIe-X1012 数字化仪数据采集软件 EverACQ Studio 面板视图如图 2所示，软件相关信 息请参见表 1。

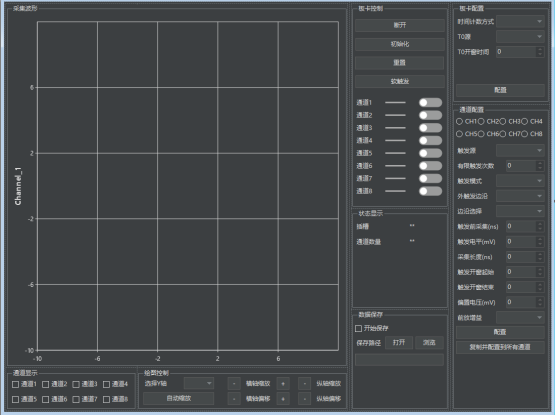

图 2 软件面板视图
| 项目 | 参数 |
|---|---|
| 软件名称 | EverACQ Studio |
| 支持系统 | WIN7 及以上 32 位/64 位和 Linux 64 位 |
| 开发平台 | Visual Studio 2022 |
| 开发框架 | C# + winform + .NET 6.0 |
| 软件功能 | 支持选择板卡，显示其信息，并对其进行操作 支持配置通道的触发源、触发模式、触发极性、触发前采集长度、 触发电平、采样点数等参数 支持选择对应通道的波形，并进行自动缩放 支持在控制台实时打印日志 |
| 采样率 | 5.2GSPS/10.4GSPS |
| 垂直分辨率 | 12-bit |
| 通道数 | 2 通道/1通道 |
| 模拟带宽 | DC-3GHz |
| 耦合方式 | DC 耦合 |
| 输入阻抗 | 50Ω |
| 输入量程 | ≥ 700mVpp，可硬件调节 |
| 同步性 | <5ps（RMS） |
