    • PCIe-X1075模块化示波器(1GSPS、12-bit、4通道)

    PCIe-X1075是一款模块化示波器，支持1GSPS采样率、12-bit分辨率，具有出色的信号捕捉能力、高精度的信号解析能力和强大的数据处理能力，同时，为用户提供了标准的API接口，方便集成到现有系统，帮助用户快速获取所需的数据。

    型号PCIe-X1075

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存999

    Sherry

    电话：13927489205

    邮箱：info@klinxtek.comm

    在线咨询 加入询价单

    品概述

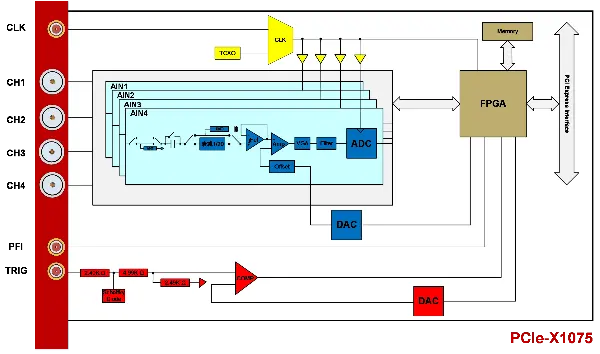

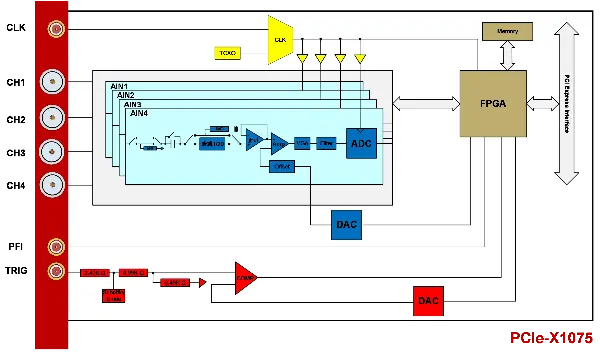

    PCIe-X1073是一款1GSPS、16-bit、4通道的高速数字化仪，结合高速大容量数据缓存和高速数据交换技术，适用于高速、瞬态信号的精确捕获，可用于构建多通道、高精度、同步采集系统。PCIe-X1075模块化示波器支持4路模拟信号输入、1路外部参考时钟输入、1路外部触发输入和1路可编程功能接口（PFI）。 模拟信号输入通道50Ω/1MΩ输入阻抗，DC/AC耦合方式。图 1功能框图


    通用数据采集软件EverACQ Digitizer目前已适配PCIe-X1075模块化示波器。通用数据采集软件EverACQ Digitizer面板视图如图 2所示，软件相关信息请参见表 1。通用数据采集软件EverACQ Digitizer的详细信息，请参见《EverACQ Digitizer用户手册》。

    图 2软件面板视图


    软件相关信息


    模拟输入


    功能特点

    ✅ 高速、高精度：1GSPS、12-bit

    ✅ 通道数：4通道

    ✅ 同步：多通道同步输入

    ✅ 量程可切换：0.2Vpp/0.4Vpp/0.8Vpp/4Vpp/8Vpp/16Vpp，6档量程在线切换

    ✅ 易集成：开放FPGA，支持用户自定义算法

    ✅ 模拟输入带宽：最高可达250MHz

    ✅ DC/AC耦合、50Ω/1MΩ输入阻抗

    ✅ 4GB DDR4缓存

    ✅ 1路外部触发接口

    ✅ 1路外部时钟接口

    ✅ 1路可编程功能接口（PFI）

    ✅ 适用于Windows和Linux系统

    应用场景

    ✅ 高速瞬态信号记录

    ✅ 宽带信号分析

    ✅ 中频信号采集

    ✅ 质谱分析

    ✅ 核与粒子物理实验

    ✅ 激光雷达回波采集

    ✅ 科研与军工
