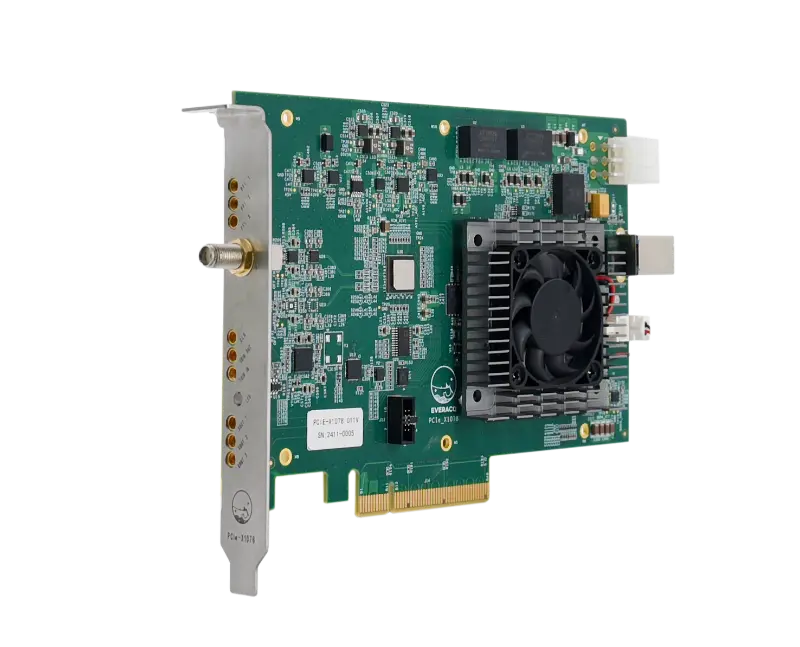

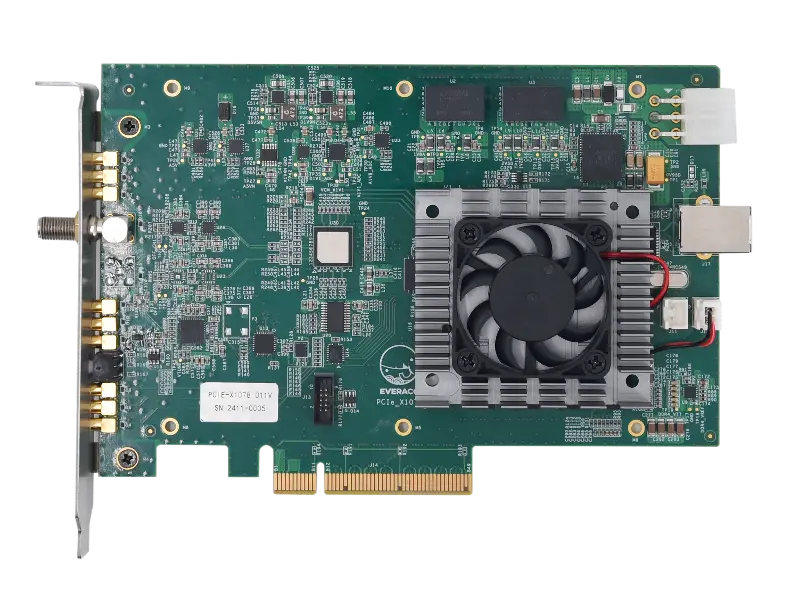

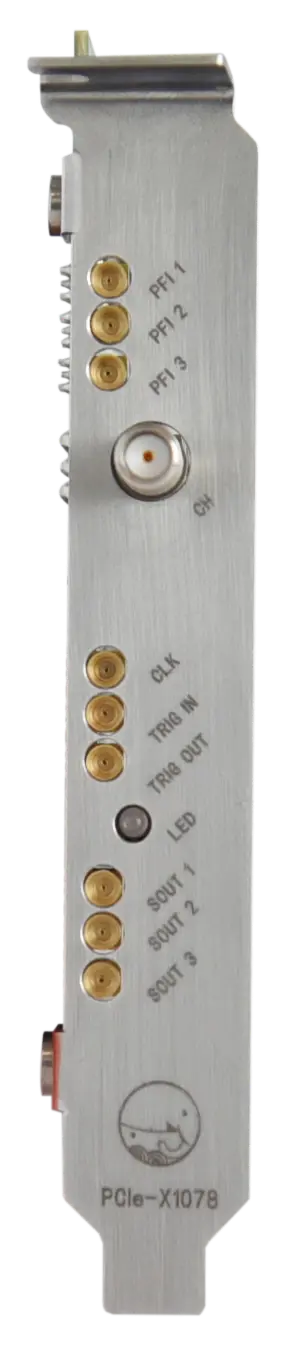

PCIe-X1078是一款高速数据采集卡，支持1GSPS采样率、8-bit分辨率，采用高速大容量数据缓存和高速数据交换技术。该款数据采集卡在保证卓越性能的同时，注重成本控制，特别适合于对信号采集速度、瞬态信号精度要求极高的质谱等领域，助力实现高速信号采集的理想解决方案。PCIe-X1078数字化仪支持1路外部触发信号输入、1路外部触发信号输出、1路外部时钟信号输入、3路可编程功能接口（PFI）和3路数字I/O输出。采集通道50Ω输入阻抗，DC耦合，支持50mVpp/100mVpp/200mVpp/500mVpp/1Vpp量程在线切换。
图 1功能框图
通用数据采集软件EverACQ Digitizer目前已适配该产品。通用数据采集软件EverACQ Digitizer面板视图如图 2所示，软件相关信息请参见表 1。 通用数据采集软件EverACQ Digitizer的详细信息，请参见《EverACQ Digitizer用户手册》。
图 2软件面板视图
|
项目 |
描述 |
|
采样率 |
1GSPS |
|
垂直分辨率 |
8-bit |
|
通道数 |
1 |
|
模拟带宽 |
DC-300MHz |
|
耦合方式 |
DC |
|
输入阻抗 |
50Ω |
|
输入量程 |
50mVpp/100mVpp/200mVpp/500mVpp/1Vpp，可软件调节 |
|
有效位 |
6.8-bit@100MHz（典型值） |
|
带宽测试 |
|
|
50mVpp输入量程，输入信号-1dBFS带宽数据 |
100mVpp输入量程，输入信号-1dBFS带宽数据 |
|
|
|
|
200mVpp输入量程，输入信号-1dBFS带宽数据 |
500mVpp输入量程，输入信号-1dBFS带宽数据 |
|
|
|
|
1Vpp输入量程，输入信号-1dBFS带宽数据 |
|
|
|
|
|
动态参数测试 |
|
|
量程档位：50mVpp
Input Frequency=100MHz
SFDR=57.40 SNR=39.92 SINAD=39.82
THD=56.22 ENOB=7.17 |
量程档位：100mVpp
Input Frequency=100MHz
SFDR=64.55 SNR=48.04 SINAD=47.88
THD=62.42 ENOB=7.85 |
|
量程档位：200mVpp
Input Frequency=100MHz
SFDR=61.03 SNR=50.16 SINAD=49.59
THD=58.68 ENOB=8.13 |
量程档位：500mVpp
Input Frequency=100MHz
SFDR=64.56 SNR=51.28 SINAD=50.78
THD=60.46 ENOB=8.37 |
|
量程档位：1Vpp
Input Frequency=100MHz
SFDR=51.57 SNR=51.58 SINAD=48.08
THD=50.66 ENOB=7.90 |
|
