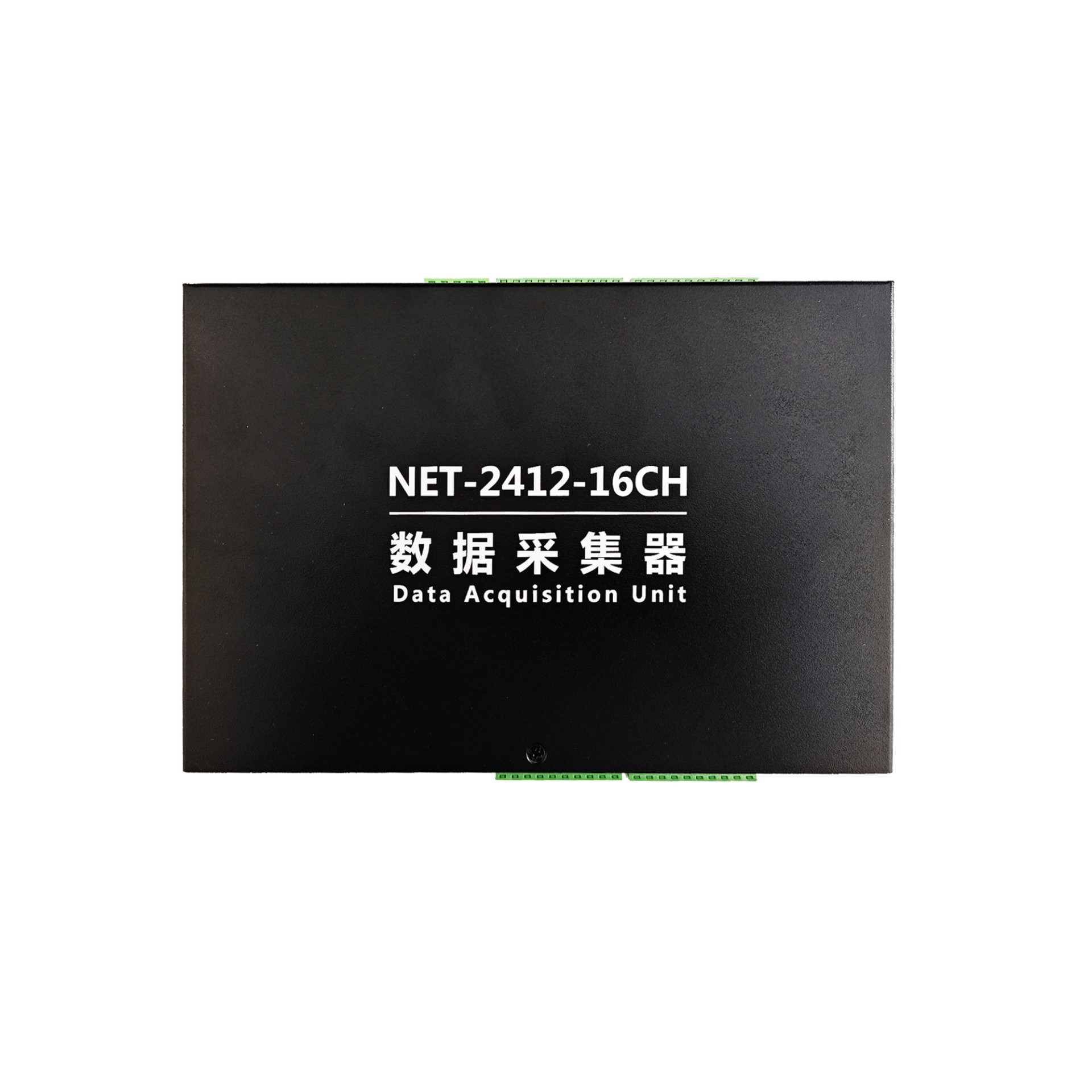

模拟量同步采集卡
产品特点模拟量同步采集卡
型号NET-2412
应用领域以太网总线，16通道同步、24位精度，带抗混叠滤波，支持IEPE模式，16路DIO。 开启通道数不同，采样率不同：开启5通道，单通道可达满速 256K/s；开启8通道，单通道可达180K/s；开启12通道，单通道可达120K/s；开启16通道，单通道可达90K/s。
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存999
Sherry
电话：13927489205
邮箱：info@klinxtek.comm
A/D转换器：24-bit Σ-Δ型ADC；
输入通道幅值精度优于 0.015dB @ 1kHz(或优于 0.23% @ 1kHz)；
任意通道间干扰<-75dB；
任意两通道间相位匹配精度优于 0.2°@ 1kHz；
集成急剧滚降性能的抗混叠低通滤波器，抗混叠截止频率102.4KHz；
最大输入带宽为110.8KHz；
宽带滤波器或sinc5滤波器可选；
动态范围（SNR）:优于100dB；
差分输入范围：
NET-2412/NET-2412T：±10V；
NET-2412H：±24V、±40V；（客户出厂前需告知厂家）
16路AD同步采集，通道可自由勾选（8通道版本是只焊接了前8路）；
16路AD每路均支持IEPE加速度\麦克风\普通电压等信号；
多种同步模式；（支持AD和DI、测频、计数同步）；
AD触发方式：软件定时触发、外触发；
外触发：高、低可配置；
支持多卡同步，同步方式：外时钟（对硬件版本有要求）；
采样频率可软件设置：1Hz～256KHz（16路模拟通道全开，每个通道最大采样率90KSPS）；
IEPE激励电压：24V、恒流源电流大小：4.38mA@2%；
软件可选的交直流耦合（AC/DC耦合）；
AC耦合-3dB截止频率：0.53Hz ；
模拟输入接线方式：
NET-2412/NET-2412H：采用绿色可插拔端子；
NET-2412T：采用SMB同轴射频连接器；
通道数：2通道；
最高计数频率1MHz；
分辨率：32位；
计数方式：加法/减法；
计数范围：0～（232-1）；
测频：对计数器信号自动测量；
测频占空比：1%～99%；
测量频率范围:0.1Hz～1MHz；（新版为了适应高压输入，前端增加了光耦，所以会影响通过率）
接近开关的传感器只能用PNP型号；不能用NPN型。
数字量输入输出路数：16路；（NET-2412T没有数字量输入输出功能）
电平方式5V TTL ；
通道可任意配置切换DI/DO功能；
输入保护电路，输入最大电压10V；
单通道电流驱动能力：8mA；
提供WIN10/WIN7/Linux下动态连接库；
1路RS485；（方便用户连接DCS\PLC，但NET-2412T不保留RS485功能）
板载SD卡；
网络带宽5.5MB/s（开启AD通道数不同，能到的最大采样率不同。不同电脑有不同的差异，同时在不存文件只看波形的情况下测得的数据，以下数据是仅AD同步的情形，如果开启了AD+其它的同步模式，其数据量等效规则详见6.6-6.8章节的描述）。
开启5通道：单通道可达满速256K/s；
开启8通道：单通道可达180K/s；
开启12通道：单通道可达120K/s；
开启16通道：单通道可达90K/s。
开启AD+计数同步，1路计数等效于1通道AD的数据量，一共增加2通道AD的数据量；
开启AD+测频同步，1路测频等效于2通道AD的数据量，一共增加4通道AD的数据量；
板上开辟512字节空间，用于给用户存放信息，掉电信息不丢失。
尺寸大小
不含外壳：163(L) × 123(W) × 19(H) (mm)；含外壳：197(L) × 131(W) × 44(H)(mm)；
