概述
NET2761 板是面向工业过程而设计的，采用以太网总线，符合以太网总线标准。

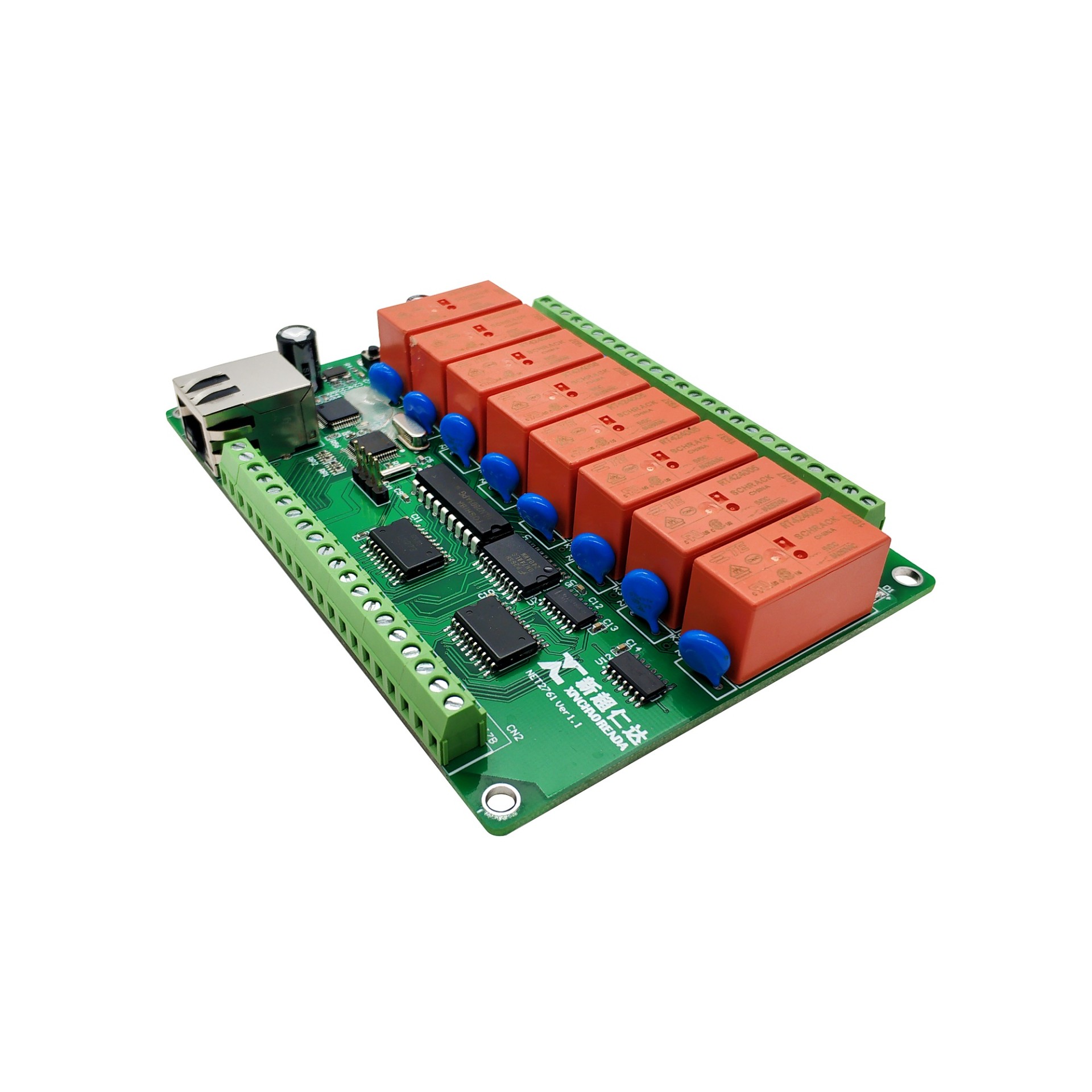

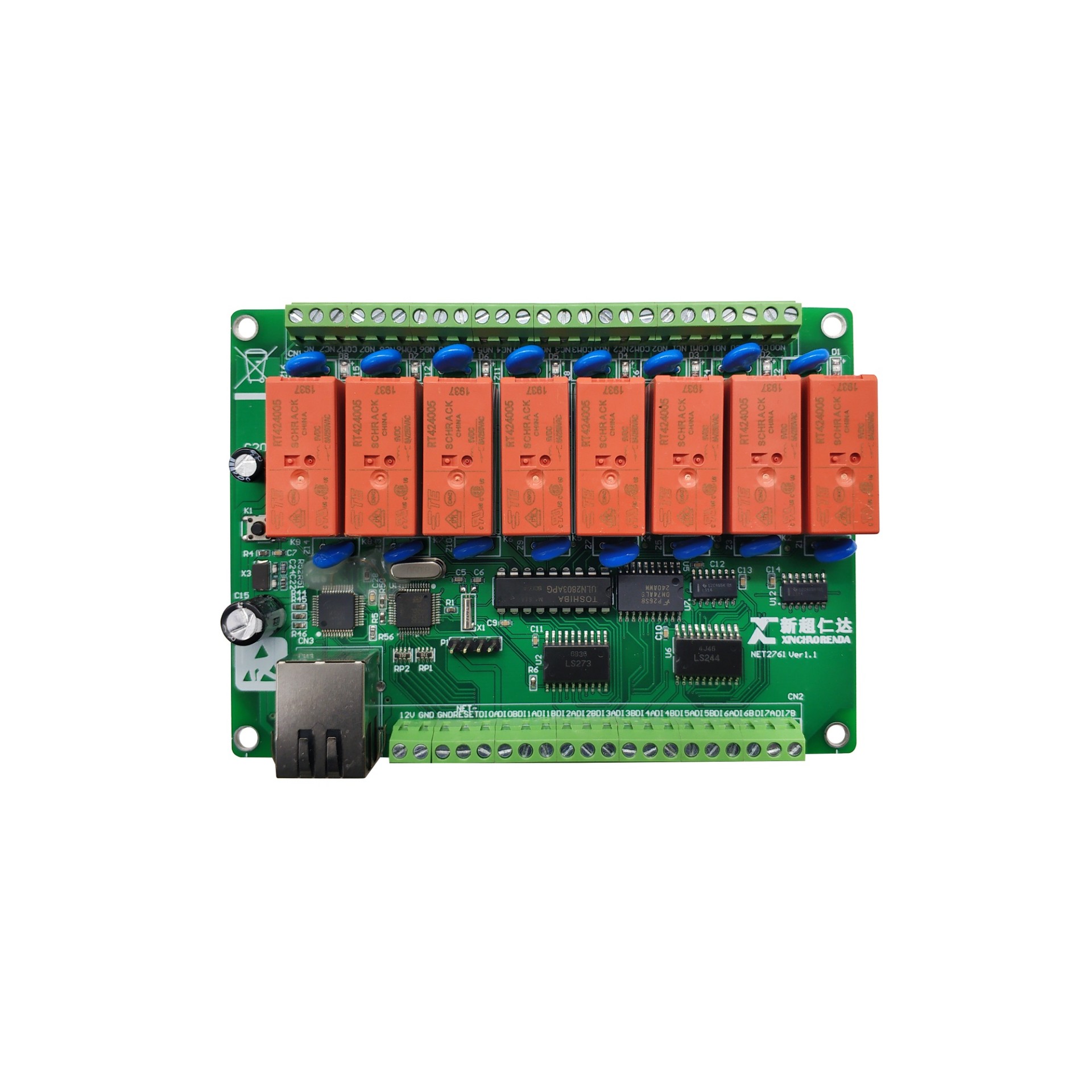

NET2761 是具有 8 路继电器和 8 路隔离数字输入的 NET 卡，NET2761 板载了 8 个继电器
（ON/OFF 控制器，也可作为小功率开关，可在程序中使用）。
为了便于观察，每个继电器都配有一个绿色的 LED 来显示开/关状态。在干扰强烈的外
界环境下，NET2761 的 8 路隔离数字输入信号通道作为数字输入方式也非常理想。
主要特点及性能
稳固的保护：
在实验和工业自动化应用中，在 NET2761 的数字输入信道上有工业级的稳固保护，可
以抵挡高达 3750VDC 的电压。能够防止你的系统主机受到任何偶然的损害。如果通过保护
连接到一个外接的输入信号源 NET2761 具有最大约 2000VDC 的 ESD（静电放电）保护，甚至
在输入电压升到 70VDC 时 NET2761 仍然可以正常工作一小段时间。
输入范围广：
NET2761 的输入电压范围是 10 到 50VDC 并且它的工业应用标准输入电压是 12VDC,
24VDC 和 48VDC。
1、 8 路继电器输出和 8 路隔离数字输入
2、 LED 指示灯显示继电器工作状态
3、 输出状态回读
4、 输入信道上击穿电压高（2500 VDC）
5、 ESD（静电放电）保护高（2000VDC）
6、 高过电压保护（70VDC）
7、 输入范围广（10~50VDC）
应用
NET2761 是一款基于以太网总线的带有 DO 回读支持的 IO 控制卡，可构成实验室、产品
质量检测中心等各种领域的处理系统，IO 控制等。也可构成工业生产过程监控系统。它的
主要应用场合为：
1、 工业开 / 关控制
2、 开关状态感知
3、 数字 I/O 控制
4、 工业和实验自动化
5、 测试和测量
6、 外接继电设备
7、 基于 PC 的工业控制机械
8、 半导体控制机械
9、 实验 & 教育
技术参数
工作温度： 0℃～70℃
存储温度： -10℃～85℃
产品尺寸：
不含外壳： 122(L) ×87.5(W) (mm)；

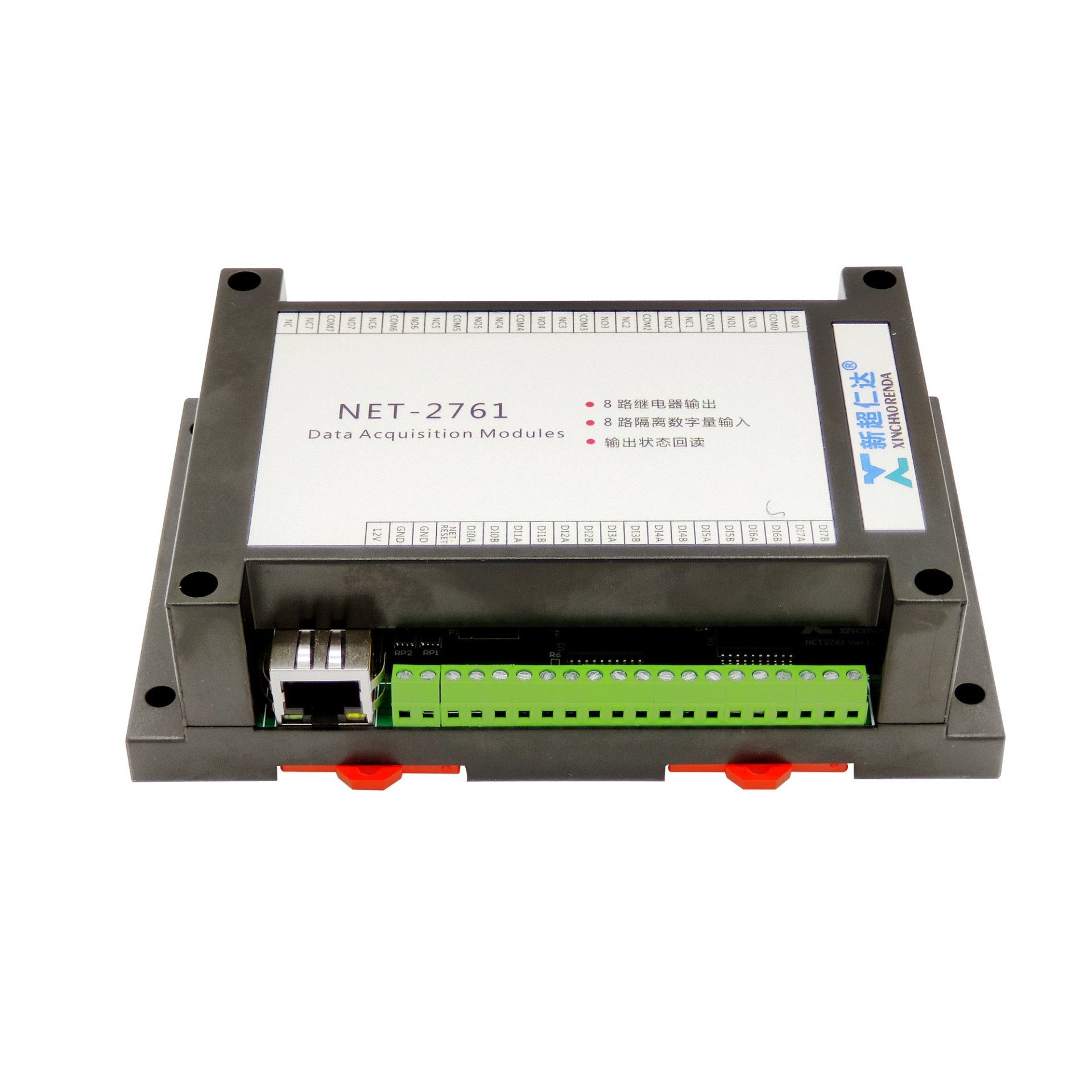

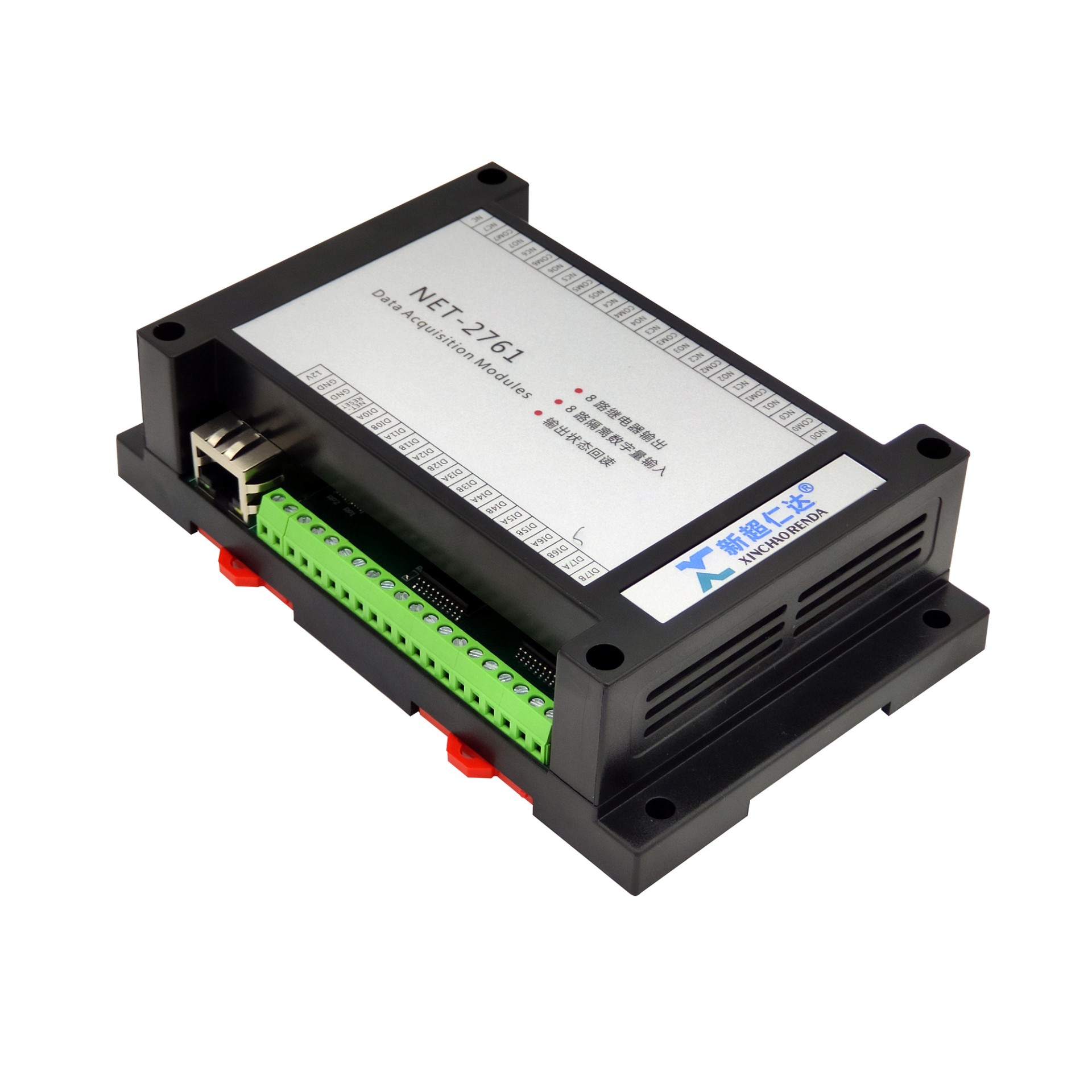

含外壳： 145(L) X90(W) X 40(H) (mm)；
湿 度： 5%～95% 无冷凝
输入电平： 高电平：10-50V 低电平：≤3V
继电器输出参数：最大开关电压：250VAC，24VDC；最大开关电流 3A；最小负载：10mA5VDC
供电电压： 外供 12V 电源
