功能简介

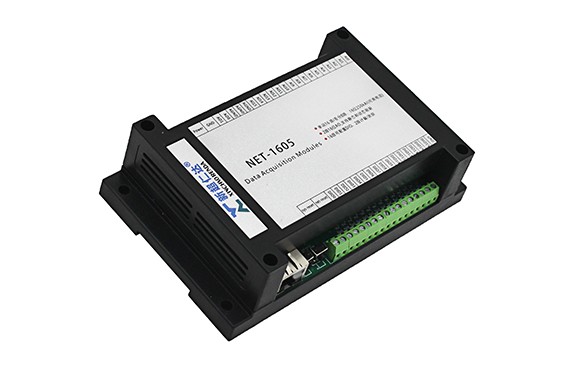

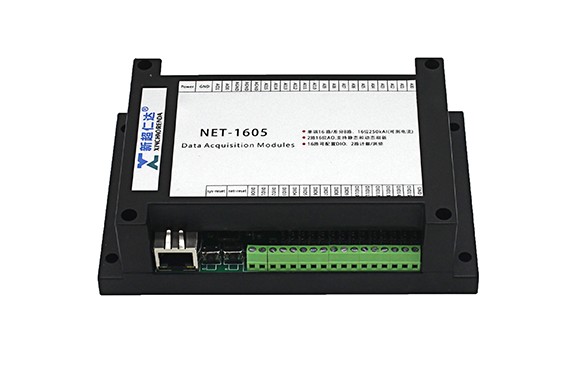

NET-1605是一款以太网接口的数据采集卡；而且以太网口免驱动，适合各种开发平台使用；适合中低速、较高精度场合的测量应用。NET-1605具有16路模拟输入（可配置成单端或差分或‘测电流’等方式）、2路DA输出、16路DIO、两路计数测频等功能；板载程控增益（×1，×2，×5，×10倍），每个通道可软件设置不同的放大倍数。NET-1605的逻辑控制采用现场可编程门阵列（FPGA）实现，以提高可靠性。同时数字地（GND）、模拟地（AGND）分离，单点接地，以消除回路干扰。
NET-1605卡的以太网总线TCP有效带宽高达36Mbps；支持DHCP自动获取IP，开启DHCP功能后，把板卡和PC连到路由器上，可以免去配置IP等繁琐操作。
产品应用
NET-1605采集卡，可直接和计算机以太网口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
信号采集
电子产品质量检测
脉冲计数
方波频率测量
IO控制
性能特点
1、模拟量输入
A/D转换器：ADS8326；
转换精度：16位；
非线性误差：±14LSB；
采样速率：1KSPS～250K SPS；
支持单点采样：10 SPS；
采样方式：异步采样；
AD触发方式：软件触发；
时钟源：内时钟触发；
模拟信号输入方式：单端、差分，也可单端、差分混搭；
测量类型：电压/电流，详见后文介绍；
模拟输入通道数可设（可设置起始通道、通道数）；
模拟输入TVS保护，防止浪涌噪声损坏模拟器件；
程控增益：×1，×2，×5，×10倍；
双极性输入，范围：±10V，±5V，±2V，±1V；
FIFO状态：满、半满、空（FIFO半满阈值可自定义设置，最大4k字半满）；
FIFO最大8k字，支持连续采集，实现实时监控；
2、数字量输入输出
输入输出路数：16路；
电平方式5V TTL ；
通道可任意配置切换DI/DO功能；
输入保护电路，输入最大电压10V；
单通道电流驱动能力：8mA；
3、模拟量输出
通道数：2通道
DA输出精度：16bit；
DA输出范围：±10V；
DA建立时间：≥10us；
DA支持直流静态输出与波形输出；
DA波形输出支持重复次数（软件可获取当前轮次值）；
DA波形输出支持急停或缓停（当前周期输出完再停止）；
4、计数测频器
通道数：2通道；
最高计数频率1MHz；
分辨率：32位；
计数方式：减法；
计数范围：0-（2^32-1）；
计数器初值设定，计数器初值不可为0；
计数器与DIO8-15引脚功能复用；
测频：对计数器信号自动测量；
测频占空比：1%-99%；
测量频率范围:1.1Hz-1MHz；
5、系统参数
模拟部分供电：隔离DC-DC供电；
板卡ID（0～15），支持多卡操作；
通讯接口：百兆以太网；
工作电压：12～24V；
工作温度：-20℃～70℃；
存储温度：-40℃～85℃；
尺寸大小：
不含外壳： 122(L) ×87.5(W) (mm)；
含外壳： 145(L) X90(W) X 40(H) (mm)；
