概述

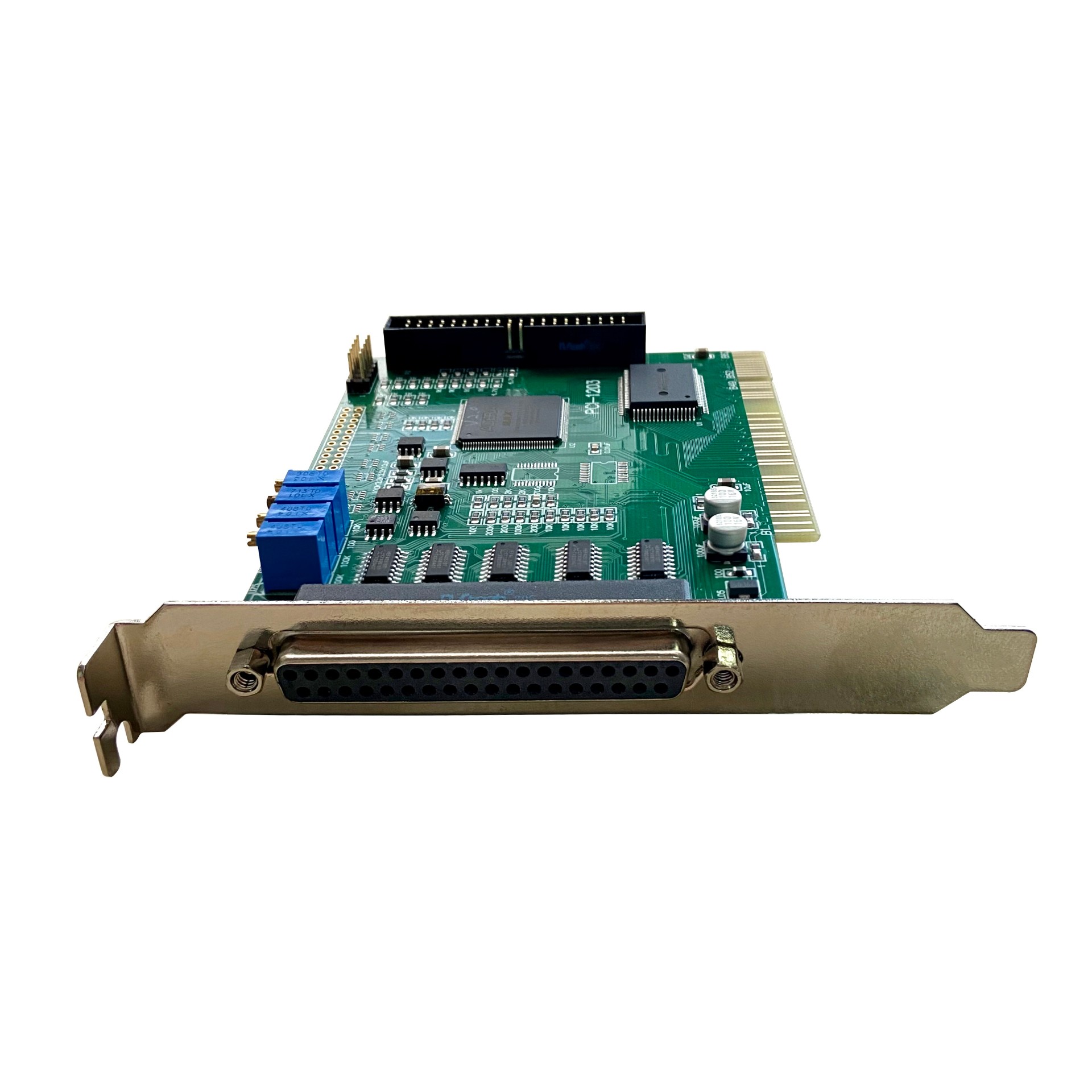

PCI-1203是一款性价比极高的多功能通用A/D板，经过精心设计，所有I/O操作均为16位。采用PCI总线支持即插即用、无需地址跳线。适合测量变送器输出、直流电压等场合的测量应用。PCI-1203具有64路模拟输入、2路12位D/A输出、32路开关量（16路TTL输入及16路TTL输出）、3路16位脉冲加法计数器。PCI-1203的逻辑控制采用复杂可编程逻辑器件（CPLD）实现，以提高可靠性。同时数字地（GND）、模拟地分离（AGND），单点接地，消除回路干扰。本板性能非常稳定，AD采样稳定在mV级。
定购信息（根据客户的需求不同，PCI-1203可拆分为以下几个部分销售）
1、PCI-1203A（32路AD，16DI/O）
2、PCI-1203B（32路AD，2路DA，16DI/O）
3、PCI-1203C（32路AD，3路脉冲计数，16DI/O）
4、PCI-1203D（32路AD，2路DA，16DI/O，3路脉冲计数）
5、PCI-1203E（64路AD，16DI/O）
6、PCI-1203F（64路AD，2路DA，16DI/O）
7、PCI-1203G（64路AD，3路脉冲计数，16DI/O）
8、PCI-1203H（64路AD，2路DA，16DI/O，3路脉冲计数）
主要特点 、性能
A/D转换器：120KHZ 12位A/D，ADC内置采样保持器。工作方式：软件查询。
64路单端输入，输入阻抗>100M, 最大输入电压：< +12V / －5.5V，瞬时输入耐压：-25V - +30V，DB37孔式输入连接器。
双极性输入幅度：±5V，单极性输入幅度：5V、10V，对应输入幅度及精度如下：
Input Range | LSB Size | FS Range |
0－5V | 1.22mV | 5/4095 |
0－10V | 2.44mV | 10/4095 |
-5V－+5V | 2.44mV | 10/4095 |
二路12位D/A，输出电压10V或±10V。12位分辨率，精度：（0-10V：0.2%）
输出驱动能力：电流大于5毫安、电容驱动能力：100P。
32路开关量，TTL电平，16入、16出。40脚扁平电缆插座输入、输出。开关量输出：上电或复位后输出为高阻（浮空）。数字量输入浮空，可根据现场需要，选择上拉或下拉。
输出高电压 > 3.5V，低电压 < 0.4V
输出下拉电流 > 20mA/路，上拉>6mA
输入电流：<0.1mA 输入高电压门限：〉2.5V，低电压：<0.8V
3路16位独立脉冲加法计数器。
PCI总线，符合PCI V2.1标准
驱动支持WIN7 32位和64位
