    • 1G采样率+2路DAC通道+2路ADC采集+16bit+PCIe 3.0 x8

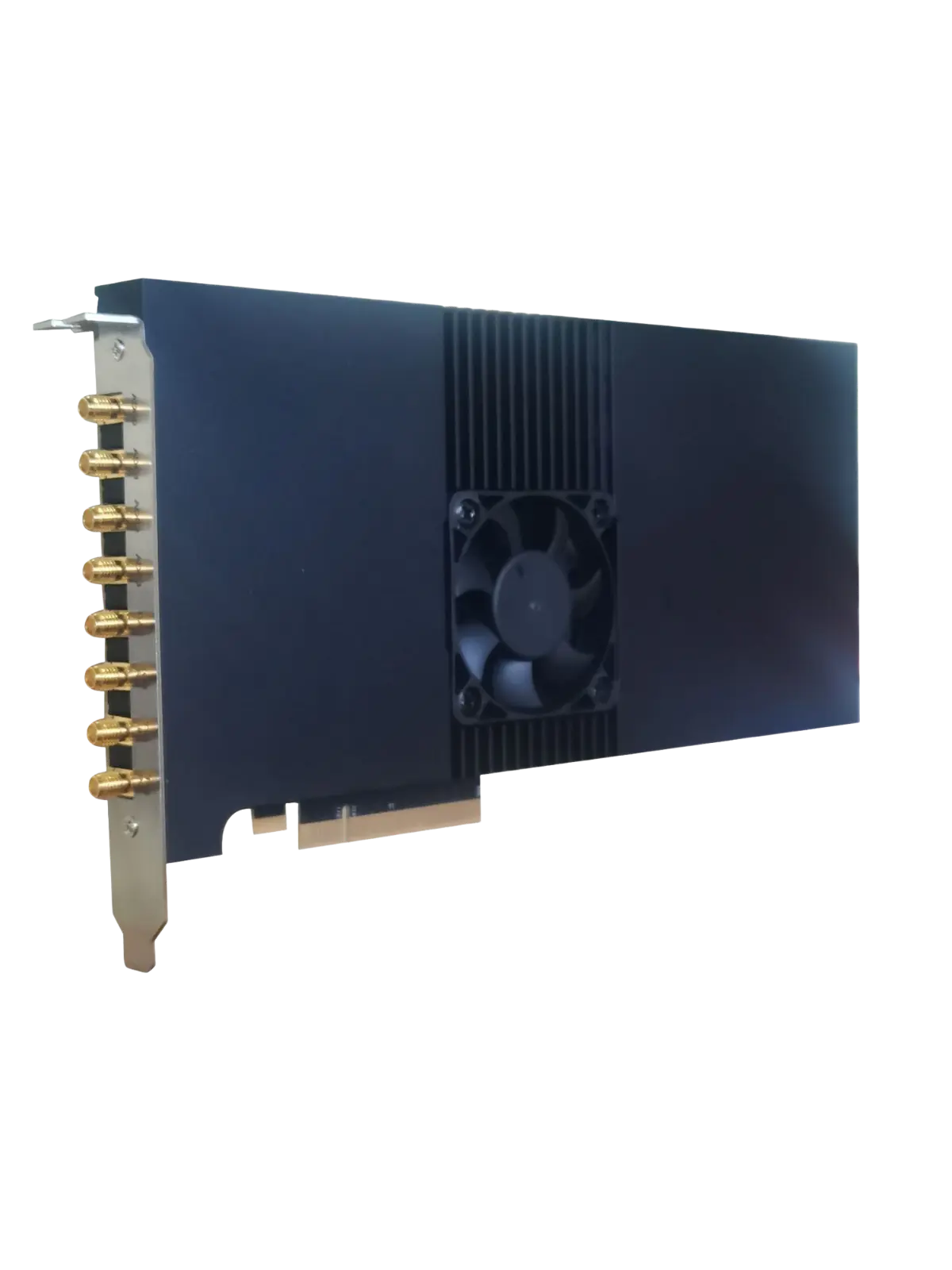

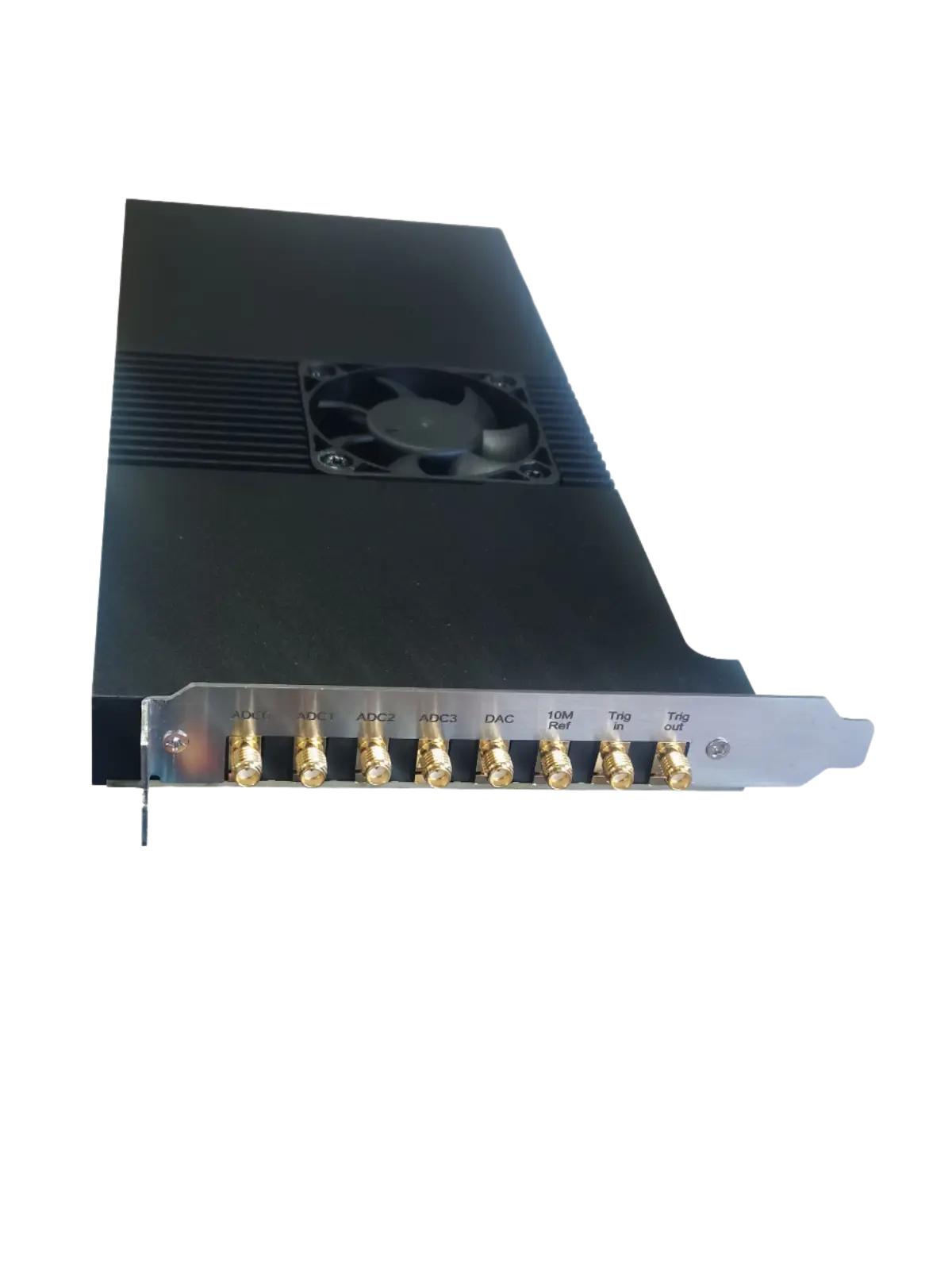

    DAQ-M1000 高速数据采集卡是基于PCIE总线架构的多通道信号采集发射板卡，具有2路ADC采集，采样率1000Mbps，16bit量化,支持PCIe 3.0 x8。核心处理芯片采用1片Xilinx公司的高性能Kintex UltraScale 系列FPGA，板载2组DDR4 SDRAM，具有丰富的接口和计算资源，支持高性能、高密度、高复杂度计算，板卡具有同步触发输入和触发输出，以及10MHz参考时钟输入，支持多路同步同源数据采集和发射。

    型号DAQ-M1000 高速数据采集卡

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存999

    Sherry

    电话：13927489205

    邮箱：info@klinxtek.comm

    在线咨询 加入询价单

    产品概述

    DAQ-M1000是一款基于PCIE总线架构的多通道信号高性能数据采集卡，具有2路ADC采集，采样率1000Mbps，16bit量化，支持PCIe 3.0 x8，核心处理芯片采用1片Xilinx公司的高性能Kintex UltraScale 系列FPGA，板载2组DDR4 SDRAM，具有丰富的接口和计算资源，支持高性能、高密度、高复杂度计算。 板卡具有同步触发输入和触发输出，以及10MHz参考时钟输入，支持多路同步同源数据采集和发射。

    硬件架构亮点

    ✅ 具有2路ADC采集，采样率1000Mbps，16bit量化

    ✅ 支持2路射频信号输入，输入阻抗：50欧

    ✅ 全量程输入幅度：1.9Vpp

    ✅ 全功率带宽：1200MHz

    ✅ 具有2路DAC通道,支持交流耦合、直流耦合，输出阻抗：50 Ohm

    ✅ DAC转换率2500Mbps，14bit量化

    ✅ 输出幅度：-0.5V ~ +0.6V，满量程电流：10~30mA

    ✅ 板载1片Xilinx公司的高性能FPGA：XCKU115

    ✅ 板载2组DDR4内存,1组64bit 4GByte，1组32bit 2GByte

    ✅ 支持同步触发信号输入，输入电平：LVTTL或者LVCMOS

    ✅ 支持同步触发信号输出，输出电平：LVTTL或者LVCMOS；

    ✅ 支持外部参考时钟输入：10MHz；

    ✅ 支持PCI3.0 x8接口

    产品应用场景

    1) 多通道信号同步采集处理

    2) 信号采集与发射一体化应用

    3) 分布式光纤信号采集处理（DAS）

    4) 电磁频谱侦测

    5) 软件无线电

    6) FPGA信号处理

    7) 卫星通信系统

    8) 硬件加速器
