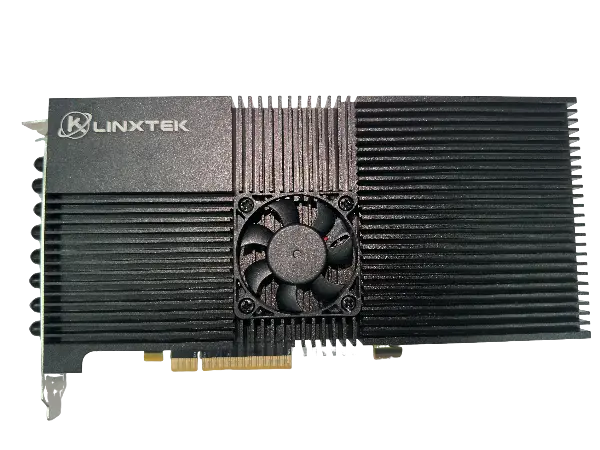

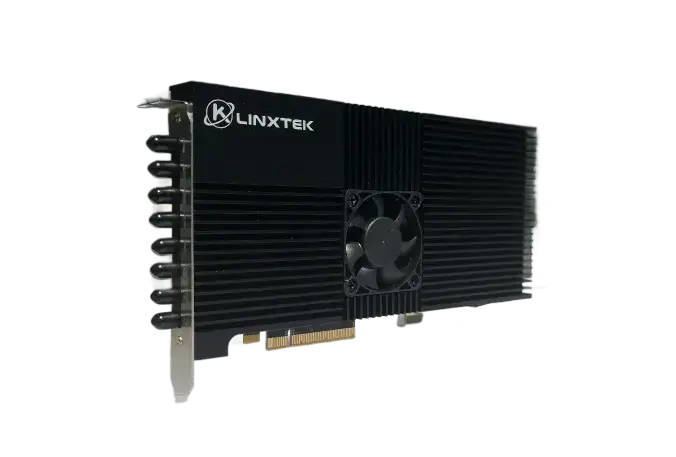

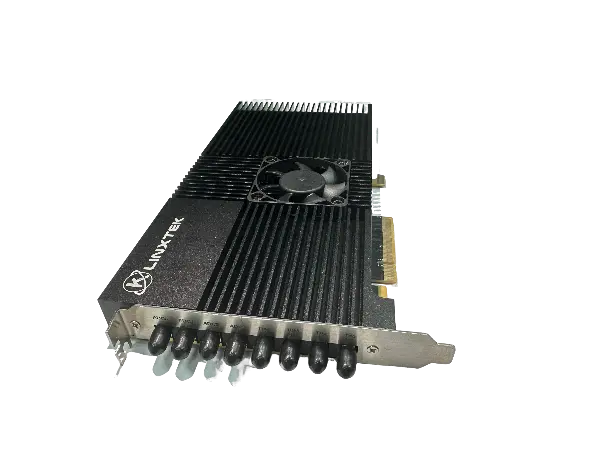

DAS-M1000是一款高性能分布式声波传感（DAS）解调卡，集成先进的相干相位敏感光时域反射技术（ϕ-OTDR），采用Xilinx高性能FPGA（XCKU115）为核心处理平台，结合多通道高速AD/DA硬件架构，实现对振动信号的实时采集、处理与解析。DAS-M1000以普通通信光纤作为传感介质，无需布设专用传感器，即可实现对数十公里范围内任意位置振动信号的精准定位与识别，广泛应用于周界安防、管道监测、电力通信等领域。
型号DAS-M1000 基础型解调卡
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存999
Sherry
电话：13927489205
邮箱：info@klinxtek.comm
DAS-M1000是上海锟联科技推出的一款高性能分布式声波传感（DAS）解调卡，集成先进的相干相位敏感光时域反射技术（ϕ-OTDR），采用Xilinx高性能FPGA（XCKU115）为核心处理平台，结合多通道高速AD/DA硬件架构，实现对振动信号的实时采集、处理与解析。DAS-M1000以普通通信光纤作为传感介质，无需布设专用传感器，即可实现对数十公里范围内任意位置振动信号的精准定位与识别，广泛应用于周界安防、管道监测、电力通信等领域。
✅ 全硬件解调架构：
依托FPGA实现信号全硬件级实时解调处理，极大提升响应速度和系统稳定性，支持远距离高精度信号定位。
✅ 强环境适应性
整机系统设计稳定，适用于高温、高湿、高电磁干扰等工业级恶劣环境。
✅ 高灵敏度宽带采集：
支持多通道高带宽模拟输入和高分辨率AD采样，可捕捉微弱的声波振动信号，满足复杂环境下的实时感知需求。
✅ 低功耗高集成度：
节能，便于在边远、能源受限环境中部署使用。
| 项目 | 参数 |
|---|---|
| 模拟输入通道 | 2路 |
| 分辨率 | 16 bits |
| 采样率 | 1000MSPS / 每通道 |
| 输入阻抗 | 50Ω |
| 耦合方式 | 直流耦合 |
| 输入电压范围 | 2Vpp |
| 模拟带宽 | 0 ~ 100 MHz |
| 偏置调节 | ±1V 可调 |
| SFDR | 高达 88dBc |
| 内部存储 | 2组DDR4 内存，1组16bit 4GByte，1组32bit 2GByte |
| 接口类型 | PCIe 3.0 x8 |
| 数据上传速率 | ≥ 2.2 GB/s |
| 解调算法 | 内置 IQ 相位解调，可输出原始或解调数据 |
| 触发输出 | 支持同步脉冲输出 |
| 系统兼容性 | Windows / Linux |
✅周界安防监测：用于机场、铁路、变电站、军事设施等重点区域的周界入侵实时监测，能够识别翻越、挖掘、破坏等行为。
✅石油与天然气管道监测：对地下或水下输送管道进行远程、实时监控，识别非法挖掘、泄漏等安全风险。
✅电力线路保护：辅助输电线路振动分析与结构健康监测，预警杆塔异常、断线或外力干扰等事件。
✅光缆追踪与安全检测：用于长距离通信光缆的部署路径追踪和实时干扰检测，提升通信网络安全与运维效率。
