数据采集器
产品特点模拟量同步采集卡

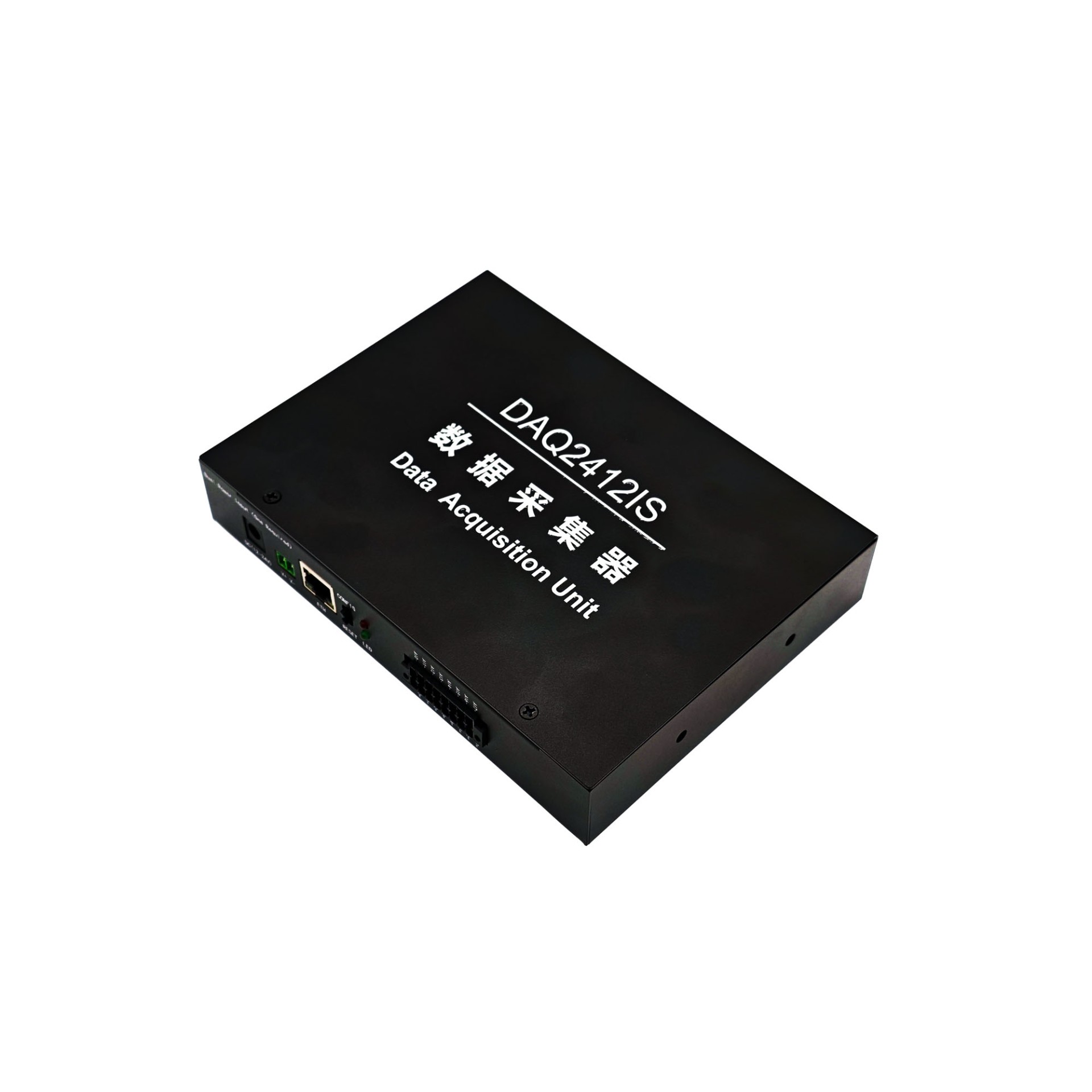

型号DAQ-2412IS
应用领域太网总线数据采集模块，提供8通道同步模拟输入，具备±10V量程、24位分辨率及180KSPS采样率，并集成抗混叠滤波器；支持 IEPE 传感器供电与AC/DC耦合模式。模块同时集成2路编码器计数通道、1路 RS485通信接口，采用可插拔按压式端子简化接线。此外，模块支持 RTC/NTP授时，并可实现模拟量采集 (AD)、频率测量与计数操作的精准同步。
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存999
Sherry
电话：13927489205
邮箱：info@klinxtek.comm
A/D转换器：24-bit Σ-Δ型ADC；
输入通道幅值精度优于 0.015dB @ 1kHz(或优于 0.23% @ 1kHz)；
任意通道间干扰<-75dB；
任意两通道间相位匹配精度优于 0.2°@ 1kHz；
集成急剧滚降性能的抗混叠低通滤波器，抗混叠截止频率102.4KHz；
最大输入带宽为110.8KHz；
宽带滤波器或sinc5滤波器可选；
动态范围（SNR）:优于100dB；
差分输入范围：±10V；
8或16路AD同步采集，通道可自由勾选；
8或16路AD每路均支持IEPE加速度\麦克风\普通电压等信号；
多种同步模式；（支持AD与测频、计数同步）；
AD触发方式：软件定时触发、外触发；
外触发：上升沿/下降沿/双边沿可配置；
支持多卡同步，同步方式：外时钟/时间戳同步；
采样频率可软件设置：1Hz～256KHz（8路模拟通道全开，每个通道最大采样率180KSPS）；
IEPE激励电压：24V、恒流源电流大小：4.38mA@2%；
软件可选的交直流耦合（AC/DC耦合）；
AC耦合-3dB截止频率：0.53Hz ；
模拟输入接线方式：双排可插拔按压端子；
2路编码器计数输入信号支持单端/差分模式，信号输入范围：单端（VIH最大-12V，VIH最小-2.8V，VIL最大-0.8V），差分（VIH:“VI+”-“VI-”>0.2V,VIL:“VI+”-“VI-”<0.2V,最大输入电压±12V），采用光电隔离保护；
最高计数频率1MHz；
分辨率：32位；
计数方式：加法/减法；
编码器提供可编程数字滤波功能（1-255级可调），有效抑制信号抖动干扰；
测频：对计数器信号自动测量，可配置测多个周期取平均（1-255级可调）；
测频占空比：5%～95%；
测量频率范围:0.1Hz～1MHz；
接近开关的传感器只能用PNP型号；不能用NPN型。
数字量输入输出路数：16路；（DAQ-2412L没有数字量输入输出功能）
电平方式5V TTL ；
DI输入电压低电平最大0.8V；高电平最小1.8V；
通道可任意配置切换DI/DO功能；
输入保护电路，输入最大电压10V；
单通道电流驱动能力：8mA；
