概述
NET-2411采集卡是一款基于以太网总线，高速、高精度16通道同步采集卡，高达24位精度、156KSPS采样率。支持外触发和软件触发。16路差分信号及触发信号通过板上的SMB端子输入；8路的DI、DO通过IDC-10接头P2、P1与外界通讯。
NET-2411模拟量输入信号采用差分输入方式进入ADC转换，AD转换结果存储在大容量存储器SDRAM（容量8M字）中。AD芯片自带差分放大器和数字滤波器。
NET-2411卡是一款基于百兆以太网总线、高精度的数据采集卡，TCP有效带宽高达36Mbps；支持DHCP自动获取IP，开启DHCP功能后，把板卡和PC连到路由器上，可以免去配置IP等繁琐操作。运用现场可编程门阵列FPGA设计，提高可靠性。
出厂时提供WIN7/WIN10动态链接程序（DLL）及编程指导（DEMO程序），有VC/LABVIEW采集程序例程，并提供两年的质保服务。
产品应用
NET-2411是一款基于以太网总线的数据采集卡，可直接和计算机的RJ45网口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
声音/震动信号采集分析
电子产品质量检测
医学检测
高精度信号同步采集
IO控制
性能特点
A/D转换器：24-bit Σ-Δ型ADC：AD7765；
差分输入范围：±10V；
16路AD同步采集，通道可自由勾选；
AD触发方式：软件定时触发、外触发；
外触发引脚状态：默认拉低；
支持预触发，最大可预采8K个点；
采样频率可软件设置（范围：0.5kSPS～156.25kSPS）；
板载大容量存储器（8M字），支持连续采集，实现实时监控；
网络带宽6.6MB/s,支持最大12通道满速156.25Ksps连续采集/16通道104.167Ksps。
支持IEPE加速器信号采集；
板卡ID识别（0～15），支持多卡操作；
8路DI/DO；输出带锁存功能，上电自动清零；
提供WIN10/WIN7下动态连接库；
尺寸大小（不含外壳）：135(W) × 200(L) (mm)；
板卡尺寸及定位孔结构示意图：

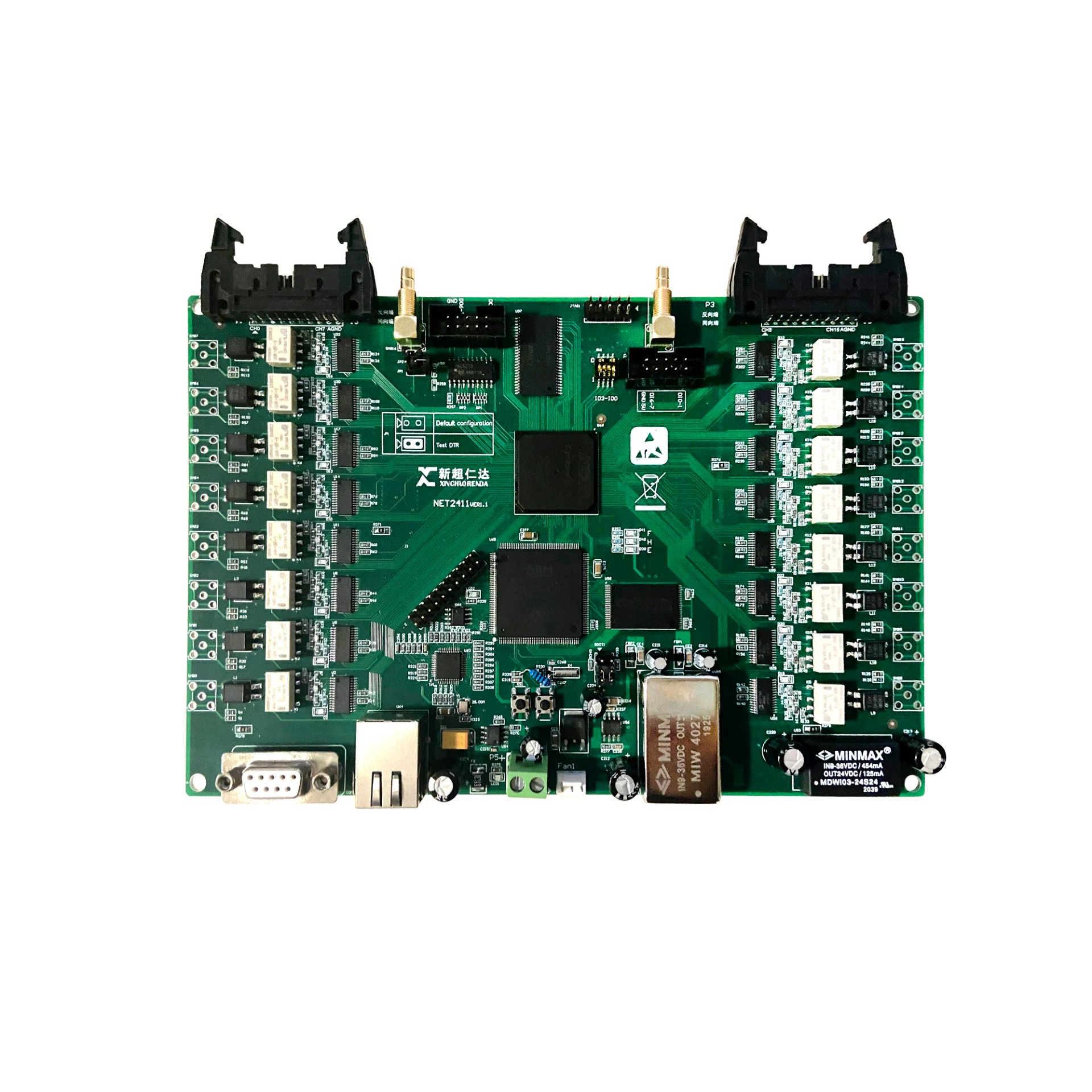

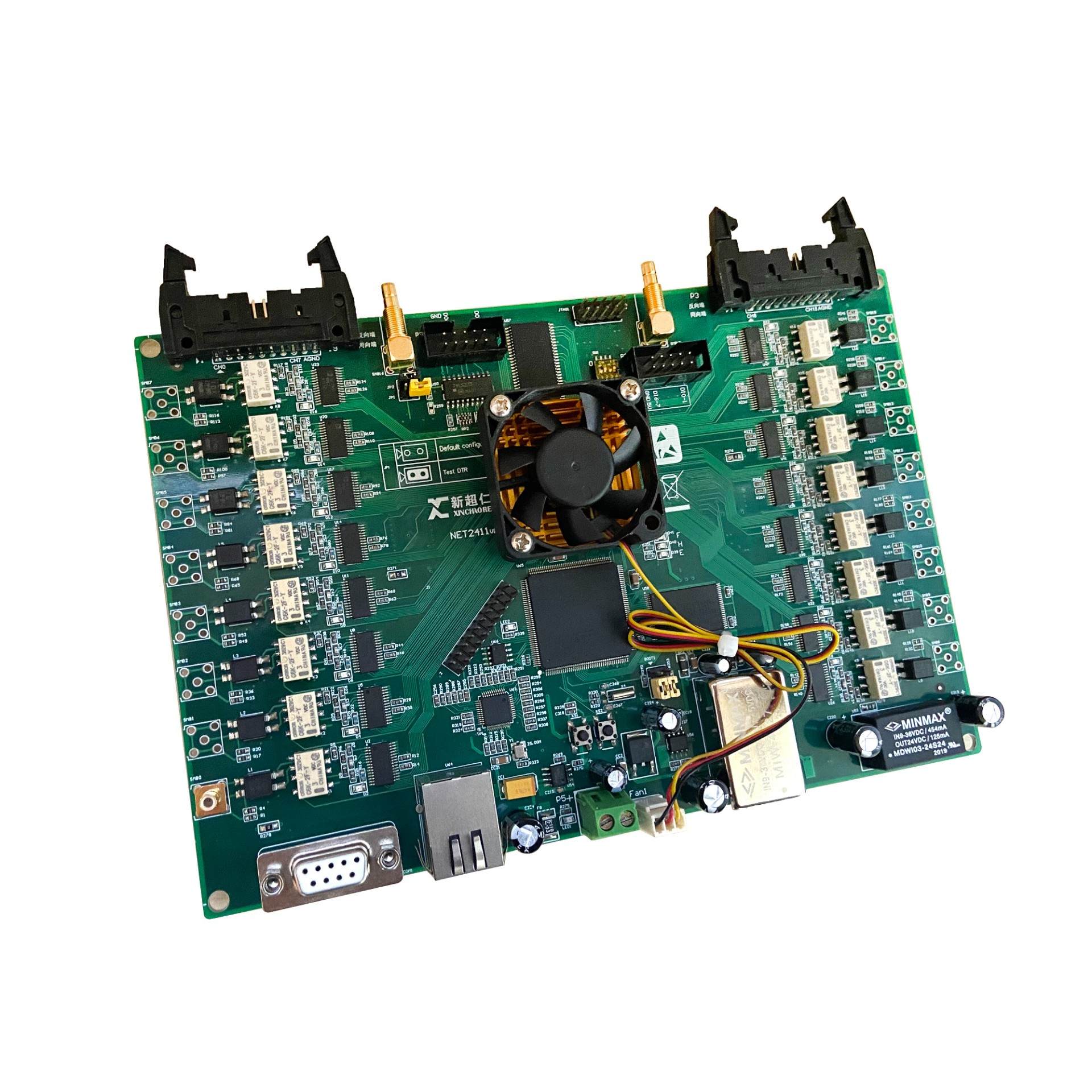

板卡外观图：
技术参数
供电电压： 外供12V至36V；
工作温度： 0℃～70℃
存储温度： -10℃～85℃
湿 度： 5%～95%
满载功耗： 12V@2A/24V@0.70A；
